| コンダクター: | 銅/アルミニウム | 絶縁材: | XLPE |
|---|---|---|---|
| 装甲: | DSTA/SWA/AWA | 外装: | PVC/PE |
| 電圧: | 600Vへの35KV | 中心: | 1-5中心 |
| 標準: | BS/IEC/ASTM/DIN | ||
| ハイライト: | xlpe insulated cable,xlpe power cable |
||

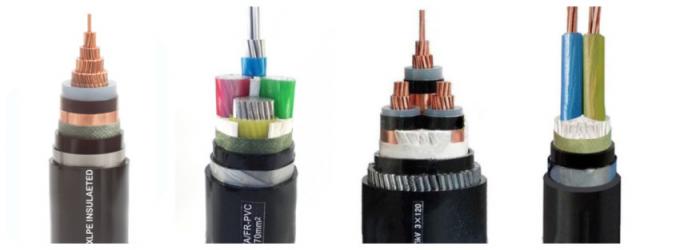

DSTA SWA AWA XLPEによって絶縁されるケーブル1から5の中心はアルミニウム コンダクターを銅張りにします
1. XLPEによって絶縁されるケーブルの標準:
GB12706 （IEC60502への同輩）に従って。ケーブルはまた要求としてASTMの標準によって、BS、DINおよびAS/NZSまたは他の標準productedできました。
2. XLPEによって絶縁されるケーブルの評価される電圧:
0.6/1KV、3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

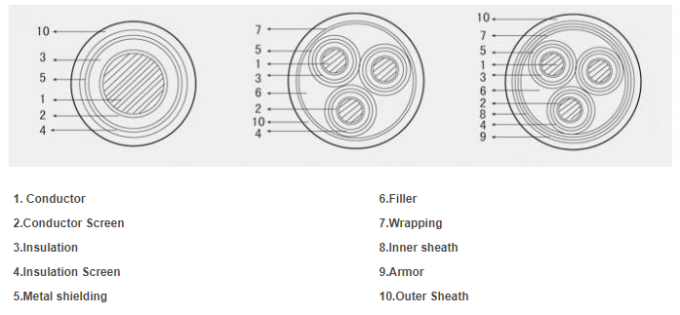

3. XLPEによって絶縁されるケーブルの構造:
コンダクター:銅かアルミニウム
絶縁材:XLPE
内部外装:ポリ塩化ビニールかPE
装甲:二重鋼鉄テープ(DSTA)の電流を通された鋼線(SWA)のアルミニウム ワイヤー装甲(AWA)
外の外装:ポリ塩化ビニールかPE
4. XLPEによって絶縁されるケーブルの特性:
a.最高。XLPEによって絶縁されるケーブルの長い間の実用温度は90°C.です。
b.最高。短絡の温度は5第2の250°Cを超過することではないです。
c.ケーブルの温度を取付けることは0°C.よりより少しべきではないです。
D.ない十分な機械引きの落下の限界なしで置かれて下さい。単心ケーブルは鉄の管で置かれるか、またはケーブルのまわりの一周された鉄用具によって固定することができません。
5. タイプの電気ケーブル:
| タイプ | 指定 | |
| YJV | 絶縁される銅のコンダクター、XLPEポリ塩化ビニールによっておおわれる電気ケーブル | Unarmoured電気ケーブル |
| YJLV | 絶縁されるアルミニウム コンダクター、XLPEポリ塩化ビニールによっておおわれる電気ケーブル | |
| YJY | 絶縁される銅のコンダクター、XLPE PEによっておおわれる電気ケーブル | |
| YJLY | 絶縁されるアルミニウム コンダクター、XLPE PEによっておおわれる電気ケーブル | |
| YJV22 | 、装甲鋼鉄テープ絶縁された銅のコンダクター、XLPEポリ塩化ビニールは電気ケーブルをおおいました | 装甲電気ケーブル |
| YJLV22 | 、装甲鋼鉄テープ絶縁されたアルミニウム コンダクター、XLPEポリ塩化ビニールは電気ケーブルをおおいました | |
| YJV23 | 、装甲鋼鉄テープ絶縁された銅のコンダクター、XLPE PEは電気ケーブルをおおいました | |
| YJLV23 | 、装甲鋼鉄テープ絶縁されたアルミニウム コンダクター、XLPE PEは電気ケーブルをおおいました | |
| YJV32 | 、装甲鋼線絶縁された銅のコンダクター、XLPEポリ塩化ビニールは電気ケーブルをおおいました | 装甲電気ケーブル |
| YJLV32 | 、装甲鋼線絶縁されたアルミニウム コンダクター、XLPEポリ塩化ビニールは電気ケーブルをおおいました | |
| YJV33 | 、装甲鋼線絶縁された銅のコンダクター、XLPE PEは電気ケーブルをおおいました | |
| YJLV33 | 、装甲鋼線絶縁されたアルミニウム コンダクター、XLPE PEは電気ケーブルをおおいました |
6. 1つの中心の電気ケーブルの技術的なデータ:
| 中心および十字-秒のいいえ。 | 操作 電圧 最高。 |
わずか 電圧 U0/U |
絶縁材 厚さ |
外装 厚さ わずか 価値 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | 20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
| ² mmの | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 1 x 35 | 24 | 12/ 20 | 5.5 | 1.8 | 24.9 | 860 | 205 | 190 | 0.52 |
| 1 x 50 | 24 | 12/ 20 | 5.5 | 1.8 | 26.4 | 1138 | 245 | 225 | 0.39 |
| 1 x 70 | 24 | 12/ 20 | 5.5 | 1.9 | 28.1 | 1281 | 305 | 275 | 0.27 |
| 1 x 95 | 24 | 12/ 20 | 5.5 | 1.9 | 29.9 | 1570 | 370 | 330 | 0.19 |
| 1 x 120 | 24 | 12/ 20 | 5.5 | 2.0 | 31.3 | 1839 | 430 | 375 | 0.15 |
| 1 x 150 | 24 | 12/ 20 | 5.5 | 2.0 | 33.1 | 2174 | 490 | 425 | 0.12 |
| 1 x 185 | 24 | 12/ 20 | 5.5 | 2.1 | 34.7 | 2540 | 560 | 480 | 0.10 |
| 1 x 240 | 24 | 12/ 20 | 5.5 | 2.2 | 37.1 | 3120 | 665 | 555 | 0.08 |
| 1 x 300 | 24 | 12/ 20 | 5.5 | 2.2 | 39.5 | 3746 | 765 | 630 | 0.06 |
| 1 x 400 | 24 | 12/ 20 | 5.5 | 2.3 | 44.1 | 4863 | 890 | 725 | 0.05 |
| 1 x 500 | 24 | 12/ 20 | 5.5 | 2.4 | 47.6 | 5905 | 1030 | 825 | 0.04 |
| 1 x 630 | 24 | 12/ 20 | 5.5 | 2.5 | 51.3 | 7220 | 1190 | 940 | 0.03 |
|
No.cores X 交差秒。 |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
| ² mmの | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 3 x 35 | 24 | 12/20 | 5.5 | 2.6 | 52.5 | 3023 | 155 | 185 | 0.52 |
| 3 x 50 | 24 | 12/20 | 5.5 | 2.7 | 55.5 | 3891 | 180 | 218 | 0.39 |
| 3 x 70 | 24 | 12/20 | 5.5 | 2.8 | 59.3 | 4396 | 223 | 267 | 0.27 |
| 3 x 95 | 24 | 12/20 | 5.5 | 3.0 | 63 | 5264 | 271 | 318 | 0.19 |
| 3 x 120 | 24 | 12/20 | 5.5 | 3.1 | 66.2 | 6190 | 312 | 363 | 0.15 |
| 3 x 150 | 24 | 12/20 | 5.5 | 3.2 | 69.8 | 7240 | 363 | 417 | 0.12 |
| 3 x 185 | 24 | 12/20 | 5.5 | 3.3 | 73.7 | 8499 | 404 | 460 | 0.1 |
| 3 x 240 | 24 | 12/20 | 5.5 | 3.5 | 78.6 | 10353 | 471 | 531 | 0.08 |
| 3 x 300 | 24 | 12/20 | 5.5 | 3.6 | 83.8 | 12328 | 536 | 596 | 0.06 |
| 3 x 400 | 24 | 12/20 | 5.5 | 3.8 | 93.6 | 15921 | 630 | 684 | 0.05 |
