| コンダクター: | 軟銅 | 断熱: | 絶縁されるポリ塩化ビニール（ポリ塩化ビニール） |
|---|---|---|---|
| 外の外装: | おおわれるポリ塩化ビニール（ポリ塩化ビニール） LSOH | 装甲: | 装甲か非装甲 DSTA/SWA/AWA |
| 定格電圧: | 0.6/1kV | 断面サイズ: | 0.75mm2-1000mm2 |
| 標準: | IEC60502、BS IEC ASTM DIN、GB/T12706、VDE、UL | 色: | 黒またはカスタマイズされる |
| 応用分野: | 地下構造、産業動力火車 | フィーチャー: | 摩耗抵抗力がある |

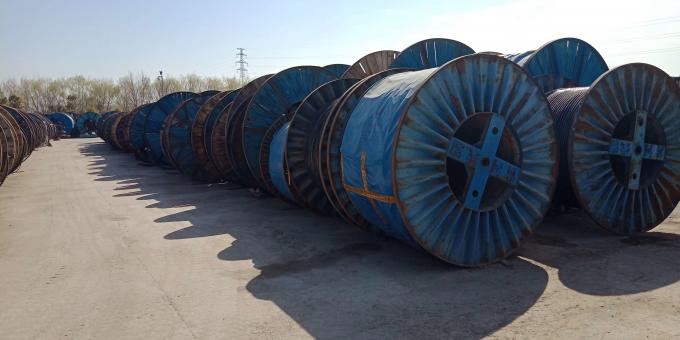

| パッキング: | 使用任意ドラム | ||
| ハイライト: | pvc insulated wire,polyvinyl chloride cable |
||
0.6 / 1KVポリ塩化ビニールによって絶縁されるケーブルの摩耗の抵抗力があるアニールされた銅のコンダクター
ポリ塩化ビニールによって絶縁されるElectrcialケーブルの評価される電圧:
0.6/1kv
中心のポリ塩化ビニールによって絶縁される電気ケーブル数:
1つの中心、2は、3芯を取ります、3+1芯を取ります、3+2芯を取ります、4芯を取ります、4+1芯を取ります、5中心芯を取ります
ポリ塩化ビニールによって絶縁されるElectrcialケーブルの塗布:
ポリ塩化ビニール ケーブルはトンネル、ケーブルの堀および管で、屋内で置かれます。それはまた緩い土で埋めることができます。STA装甲ポリ塩化ビニール ケーブルは機械外力に耐えることができます。単心ケーブルが地面（埋められた深さで直接埋めることができる磁気パイプラインで置かれない注意しません:地面からの≥0.7 m）。SWAおよびAWA装甲ポリ塩化ビニール ケーブルは大きい抗張力に耐えることができます。
| 評価される電圧Uo/U | 0.6/1 kV |
| 最高の操作電圧 | 1.2 kV |
| Frequence | 50のHz |
| 電圧をテストして下さい | 3500ボルト |
|
コンダクターの許された実用温度 |
+60°C |
|
短絡の温度（最高持続期間。5 s） |
160 °C |
|
最低の設置温度 |
0°Cより低くないですべきではないです |
|
最高。コンダクターの許された抗張圧力 |
50 N/mm |
|
最低の曲げ半径 |
15のxケーブルØ |
|
炎-抑制剤 |
IEC60332-1-2 |
ポリ塩化ビニールによって絶縁される電気ケーブルの適当な標準
— IEC 60502-1設計およびテスト指針
— IEC 60228のコンダクター
— IEC 60332-1の炎-抑制剤
— IEC 60332-3-24の炎-抑制猫。C

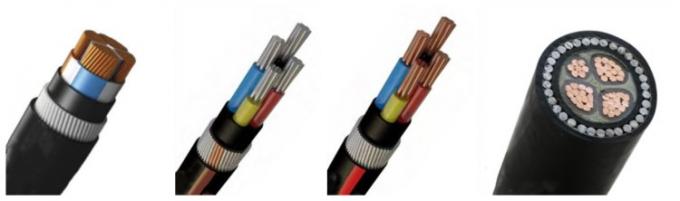

ポリ塩化ビニールによって絶縁される電気ケーブルのタイプ:
| ポリ塩化ビニールによって絶縁されるケーブル タイプ | 記述 | 中心 | Nomiの断面積 |
| Cu/PVC/PVC | 銅の中心、絶縁されるポリ塩化ビニール おおわれるポリ塩化ビニール電線 |
1つの中心 2中心 3中心 4中心 5中心 3+1中心 3+2中心 4+1中心 |
1.5~1000mm2 |
| Al/PVC/PVC | アルミニウム中心、絶縁されるポリ塩化ビニール おおわれるポリ塩化ビニール電線 |
||
| Cu/PVC/STA/PVC | 銅の中心、絶縁される、ポリ塩化ビニールおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | 4~1000mm2 | |
| Al/PVC/STA/PVC | アルミニウム中心、絶縁される、ポリ塩化ビニールおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Cu/PVC/SWA/PVC | 銅の中心、絶縁される、ポリ塩化ビニールおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| Al/PVC/SWA/PVC | アルミニウム中心、絶縁される、ポリ塩化ビニールおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| ZrCu/PVC/PVC | 銅の中心、絶縁される、ポリ塩化ビニール炎-抑制剤おおわれる、ポリ塩化ビニール電線 | 1.5~1000mm2 | |
| ZrAl/PVC/PVC | アルミニウム中心、絶縁される、ポリ塩化ビニール炎-抑制剤おおわれる、ポリ塩化ビニール電線 | ||
| ZrCu/PVC/STA/PVC | 銅の中心、絶縁される、ポリ塩化ビニール装甲、鋼鉄テープ炎-抑制剤おおわれる、ポリ塩化ビニール電線 | 4~1000mm2 | |
| ZrAl/PVC/STA/PVC | アルミニウム中心、絶縁される、ポリ塩化ビニール装甲、鋼鉄テープ炎-抑制剤おおわれる、ポリ塩化ビニール電線 | ||
| ZrCu/PVC/SWA/PVC | 銅の中心、絶縁される、ポリ塩化ビニールおおわれるポリ塩化ビニール装甲鋼線 炎-抑制剤、電線 |
||
| ZrAl/PVC/SWA/PVC | アルミニウム中心、絶縁される、ポリ塩化ビニール装甲、鋼線炎-抑制剤おおわれる、ポリ塩化ビニール電線 |
ポリ塩化ビニールによって絶縁される電気ケーブル技術的なデータ:
| コンダクター（mm2）の横断面 | 種類のコンダクター | 絶縁材の厚さ（mm） | 外装の厚さ（mm） | 平均最高。外直径（mm） | プロダクトおおよその重量（kg/km） | 最高コンダクター銅ワイヤー。抵抗（Ω/km） | 最少絶縁抵抗（MΩ.km） | |
| 塗られる金属 | 塗られる金属無し | |||||||
| 2×1.5 | 1 | 0.7 | 1.2 | 10 | 84.93 | 12.1 | 12.2 | 0.011 |
| 2 | 0.7 | 1.2 | 10.5 | 89.13 | 12.1 | 12.2 | 0.01 | |
| 2×2.5 | 1 | 0.8 | 1.2 | 11.5 | 116.99 | 7.41 | 7.56 | 0.01 |
| 2 | 0.8 | 1.2 | 12 | 124.84 | 7.41 | 7.56 | 0.009 | |
| 2×4 | 1 | 0.8 | 1.2 | 12.5 | 154.02 | 4.61 | 4.7 | 0.0085 |
| 2 | 0.8 | 1.2 | 13 | 162.49 | 4.61 | 4.7 | 0.0077 | |
| 2×6 | 1 | 0.8 | 1.2 | 13.5 | 201.43 | 3.08 | 3.11 | 0.007 |
| 2 | 0.8 | 1.2 | 14 | 211.74 | 3.08 | 3.11 | 0.0065 | |
| 2×10 | 1 | 1 | 1.4 | 16.5 | 342.84 | 1.83 | 1.84 | 0.007 |
| 2 | 1 | 1.4 | 17.5 | 354.15 | 1.83 | 1.84 | 0.0065 | |
| 2×16 | 2 | 1 | 1.4 | 20 | 481.24 | 1.15 | 1.16 | 0.0052 |
| 2×25 | 2 | 1.2 | 1.4 | 24 | 717.82 | 0.727 | 0.734 | 0.005 |
| 2×35 | 2 | 1.2 | 1.6 | 27.5 | 955.57 | 0.524 | 0.529 | 0.0044 |
| 3×1.5 | 1 | 0.7 | 1.2 | 10.5 | 105.86 | 12.1 | 12.2 | 0.011 |
| 2 | 0.7 | 1.2 | 11 | 110.82 | 12.1 | 12.2 | 0.01 | |
| 3×2.5 | 1 | 0.8 | 1.2 | 12 | 149.34 | 7.41 | 7.56 | 0.01 |
| 2 | 0.8 | 1.2 | 12.5 | 159.02 | 7.41 | 7.56 | 0.009 | |
| 3×4 | 1 | 0.8 | 1.2 | 13 | 201.04 | 4.61 | 4.7 | 0.0085 |
| 2 | 0.8 | 1.2 | 13.5 | 211.19 | 4.61 | 4.7 | 0.0077 | |
| 3×6 | 1 | 0.8 | 1.4 | 14.5 | 278.69 | 3.08 | 3.11 | 0.007 |
| 2 | 0.8 | 1.4 | 15.5 | 291.56 | 3.08 | 3.11 | 0.0065 | |
| 3×10 | 1 | 1 | 1.4 | 17.5 | 457.6 | 1.83 | 1.84 | 0.007 |
| 2 | 1 | 1.4 | 19.5 | 472.47 | 1.83 | 1.84 | 0.0065 | |
| 3×16 | 2 | 1 | 1.4 | 21.5 | 652.85 | 1.15 | 1.16 | 0.0052 |
| 3×25 | 2 | 1.2 | 1.4 | 26 | 985.18 | 0.727 | 0.734 | 0.005 |
| 3×35 | 2 | 1.2 | 1.6 | 29 | 1316.42 | 0.524 | 0.529 | 0.0044 |
| 4×1.5 | 1 | 0.7 | 1.2 | 11.5 | 129.92 | 12.1 | 12.2 | 0.011 |
| 2 | 0.7 | 1.2 | 12 | 137.02 | 12.1 | 12.2 | 0.01 | |
| 4×2.5 | 1 | 0.8 | 1.2 | 13 | 185.91 | 7.41 | 7.56 | 0.01 |
| 2 | 0.8 | 1.2 | 13.5 | 199.73 | 7.41 | 7.56 | 0.009 | |
| 4×4 | 1 | 0.8 | 1.4 | 14.5 | 264.06 | 4.61 | 4.7 | 0.0085 |
| 2 | 0.8 | 1.4 | 15 | 280 | 4.61 | 4.7 | 0.0077 | |
| 4×6 | 1 | 0.8 | 1.4 | 16 | 352.25 | 3.08 | 3.11 | 0.007 |
| 2 | 0.8 | 1.4 | 17 | 372.18 | 3.08 | 3.11 | 0.0065 | |
| 4×10 | 1 | 1 | 1.4 | 19 | 589.31 | 1.83 | 1.84 | 0.007 |
| 2 | 1 | 1.4 | 20.5 | 614.24 | 1.83 | 1.84 | 0.0065 | |
| 4×16 | 2 | 1 | 1.4 | 23.5 | 848.16 | 1.15 | 1.16 | 0.0052 |
| 4×25 | 2 | 1.2 | 1.6 | 27.5 | 1309.68 | 0.727 | 0.734 | 0.005 |
| 4×35 | 2 | 1.2 | 1.6 | 32 | 1724.19 | 0.524 | 0.529 | 0.0044 |
| 5×1.5 | 1 | 0.7 | 1.2 | 12 | 155.09 | 12.1 | 12.2 | 0.011 |
| 2 | 0.7 | 1.2 | 12.5 | 163.63 | 12.1 | 12.2 | 0.01 | |
| 5×2.5 | 1 | 0.8 | 1.2 | 14 | 223.98 | 7.41 | 7.56 | 0.01 |
| 2 | 0.8 | 1.2 | 14.5 | 240.8 | 7.41 | 7.56 | 0.009 | |
| 5×4 | 1 | 0.8 | 1.4 | 16 | 319.08 | 4.61 | 4.7 | 0.0085 |
| 2 | 0.8 | 1.4 | 17 | 338.37 | 4.61 | 4.7 | 0.0077 | |
| 5×6 | 1 | 0.8 | 1.4 | 17.5 | 428.24 | 3.08 | 3.11 | 0.007 |
| 2 | 0.8 | 1.4 | 18.5 | 452.4 | 3.08 | 3.11 | 0.0065 | |
| 5×10 | 1 | 1 | 1.4 | 21 | 721.03 | 1.83 | 1.84 | 0.007 |
| 2 | 1 | 1.4 | 22 | 750.19 | 1.83 | 1.84 | 0.0065 | |
| 5×16 | 2 | 1 | 1.6 | 26 | 1063.16 | 1.15 | 1.16 | 0.0052 |
| 5×25 | 2 | 1.2 | 1.6 | 31.5 | 1612.39 | 0.727 | 0.734 | 0.005 |
| 5×35 | 2 | 1.2 | 1.6 | 35 | 2127.77 | 0.524 | 0.529 | 0.0044 |
