| コンダクターの中心: | 軟銅 | 断熱材: | 十字によってつながれるポリエチレン（XLPE） |
|---|---|---|---|
| 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール） | 装甲タイプ: | 装甲か非装甲 DSTA/SWA/AWA |
| 電圧: | 3.6KVへの35KV | 断面区域: | 35mm2への1000mm2 |
| 中心の数: | 1つの中心、3つの中心 | 標準: | IEC60502、BS IEC ASTM DIN、GB/T12706、VDE、UL |
| 色: | 黒またはカスタマイズされる | 応用分野: | 地下構造、産業動力火車 |
| フィーチャー: | 摩耗抵抗力がある | ケーブル外装の火性能: | ケーブルは特別な炎-炎テスト条件に従う抑制剤ポリ塩化ビニールの外の外装と供給することができます。 |
| パッキング: | 使用任意ドラム | ||
| ハイライト: | cross linked polyethylene wire,cross linked polyethylene cable |
||

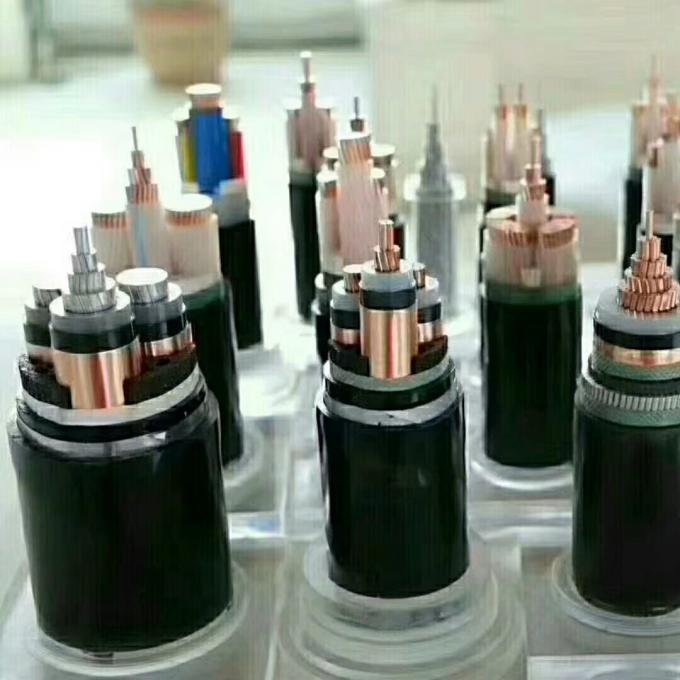

中型の電圧XLPEによって絶縁されるケーブル1の中心3の中心銅の装甲ケーブル
STANDER:
インターナショナル:IEC60502-2
国民:GB/T 12706.1-2008
構造:
1. コンダクター
–裸の銅のクラス2からIEC 60228の円形、マルチワイヤ座礁させるおよび密集した
2. コンダクター スクリーン
–内部の半導体のコーティング
3. 絶縁材
–架橋結合されたポリエチレン（XLPE）の中心の絶縁材
4. 絶縁材スクリーン
–外の伝導性の層は中心の絶縁材と突き出、永久に溶接しました
半導体のタイプ
、半導体テープは–外の半導体層に…使用されなければなりません。
5. 金属スクリーン
– 0,1のmmの最低の厚さのらせん状に銅テープ。
分離器
、分離層は、また外の外装の下で… –スクリーンに…使用されなければなりません（例えば録音）。
6. 外装
–ポリ塩化ビニールの混合物の外の外装
MVのXLPEによって絶縁される銅ケーブルの評価される電圧:
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV
MVの中心のXLPEによって絶縁される銅ケーブル数:
1つの中心、3つの中心
MVのXLPEによって絶縁される銅ケーブルの紹介:
MVのxlpeによって絶縁されるケーブルは35kvで以下に評価される電圧の送電そして配分ラインのために使用されます。ポリ塩化ビニールによって絶縁される送電線によって比較されて、XLPEの送電線は低下を置くことによって、環境の圧力抵抗力があり、化学防蝕老化すること、長期に働くことのためのまた単純構造、ライト級選手、制限抵抗力がある優秀な電気の特徴を、メカニズム、熱およびおよび高温手当だけでなく、自慢しません。
XLPEケーブルは取付けの間にある特定の牽引に耐えられることができ装甲xlpeケーブルは外的な機械力できました。
XLPEによって絶縁される銅ケーブルの使用法の特徴:
1）。35KVまでの評価される力の頻度電圧。
2）。最高。コンダクターの許された連続的な実用温度:90℃
3）。最高。コンダクターの短絡の温度は超過しません:（5S最大持続時間） 250℃
4）。取付けの下の周囲温度は0℃の下でべきではないです
5）。ケーブルの曲げ半径はケーブルの直径の15回よりより少しべきではないです。
ケーブルの6）.The炎抑制剤の特性はGB/T19666-2005の等級A、B、CまたはIEC60332に従います。
XLPEによって絶縁されるケーブル タイプ:
| 0.6/1kV XLPEによって絶縁される電線 | |||
| XLPEのケーブル タイプ | 記述 | 中心 | Nomiの断面積（mm2） |
| Cu/XLPE/PVC | 銅の中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 |
1つの中心 2中心 3中心 4中心 5中心 3+1中心 3+2中心 4+1中心 |
1.5、2.5、 4、6、 10、25、 35、50、 70、95、 120、150、 185、240、 300、400、500、630、800 1000 |
| Al/XLPE/ポリ塩化ビニール | アルミニウム中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 | ||
| Cu/XLPE/STA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Al/XLPE/STA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Cu/XLPE/SWA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| Al/XLPE/SWA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| 中型の電圧XLPEによって絶縁される電線 | |||
| XLPEのケーブル タイプ | 記述 | 中心 | Nomiの断面積（mm2） |
| Cu/XLPE/PVC | 銅の中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 |
1つの中心
3中心
|
25、35、 50、70、 95、120、 150、185、 240、300、 400、500、630、800 1000 |
| Al/XLPE/ポリ塩化ビニール | アルミニウム中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 | ||
| Cu/XLPE/STA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Al/XLPE/STA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Cu/XLPE/SWA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| Al/XLPE/SWA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
12/20KV 1中心XLPEによって絶縁されるケーブル技術的なデータ:
| 中心および十字-秒のいいえ。 | 操作 電圧 最高。 |
わずか 電圧 U0/U |
絶縁材 厚さ |
外装 厚さ わずか 価値 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | 20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
| ² mmの | kV | kV | mm | mm | mm | kg/km | A | A | Ω/km |
| 1 x 35 | 24 | 12/ 20 | 5.5 | 1.8 | 24.9 | 860 | 205 | 190 | 0.52 |
| 1 x 50 | 24 | 12/ 20 | 5.5 | 1.8 | 26.4 | 1138 | 245 | 225 | 0.39 |
| 1 x 70 | 24 | 12/ 20 | 5.5 | 1.9 | 28.1 | 1281 | 305 | 275 | 0.27 |
| 1 x 95 | 24 | 12/ 20 | 5.5 | 1.9 | 29.9 | 1570 | 370 | 330 | 0.19 |
| 1 x 120 | 24 | 12/ 20 | 5.5 | 2.0 | 31.3 | 1839 | 430 | 375 | 0.15 |
| 1 x 150 | 24 | 12/ 20 | 5.5 | 2.0 | 33.1 | 2174 | 490 | 425 | 0.12 |
| 1 x 185 | 24 | 12/ 20 | 5.5 | 2.1 | 34.7 | 2540 | 560 | 480 | 0.10 |
| 1 x 240 | 24 | 12/ 20 | 5.5 | 2.2 | 37.1 | 3120 | 665 | 555 | 0.08 |
| 1 x 300 | 24 | 12/ 20 | 5.5 | 2.2 | 39.5 | 3746 | 765 | 630 | 0.06 |
| 1 x 400 | 24 | 12/ 20 | 5.5 | 2.3 | 44.1 | 4863 | 890 | 725 | 0.05 |
| 1 x 500 | 24 | 12/ 20 | 5.5 | 2.4 | 47.6 | 5905 | 1030 | 825 | 0.04 |
| 1 x 630 | 24 | 12/ 20 | 5.5 | 2.5 | 51.3 | 7220 | 1190 | 940 | 0.03 |
