| コンダクター: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外装: | ポリ塩化ビニール（ポリ塩化ビニール） |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| 応用分野: | 地下、構造、産業、電力配分および送電線 | 定格電圧: | 3.6/6kvへの26/35kv |
| ハイライト: | mv power cable,xlpe medium voltage cables |
||
中型の電圧低電圧地下ケーブルの低い煙ゼロ本のハロゲン ワイヤー
中型の電圧送電線の標準
インターナショナル:IEC60502-2
国民:GB/T 12706.1-2008
他の標準:顧客の特別な要求に従うBS、DINおよびICEA、設計及び製造の特別な送電線のような。

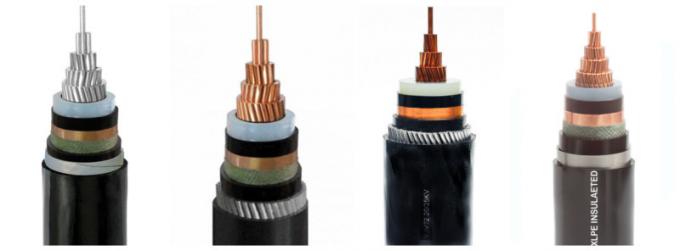

中型の電圧送電線の構造
1. コンダクター
–裸の銅のクラス2からIEC 60228の円形、マルチワイヤ座礁させるおよび密集した
2. コンダクター スクリーン
–内部の半導体のコーティング
3. 絶縁材
–架橋結合されたポリエチレン（XLPE）の中心の絶縁材
4. 絶縁材スクリーン
–外の伝導性の層は中心の絶縁材と突き出、永久に溶接しました
半導体のタイプ
、半導体テープは–外の半導体層に…使用されなければなりません。
5. 金属スクリーン
– 0,1のmmの最低の厚さのらせん状に銅テープ。
分離器
、分離層は、また外の外装の下で… –スクリーンに…使用されなければなりません（例えば録音）。
6. 外装
–ポリ塩化ビニールの混合物の外の外装
中型の電圧送電線の特徴
|
構造の特徴 |
|
|
コンダクターの形 |
座礁する回状（RM） |
|
無鉛 |
はい |
|
絶縁材 |
XLPE |
|
スクリーン |
銅テープ |
|
寝具の材料 |
分離テープ |
|
外の外装 |
ポリ塩化ビニール |
|
使用法の特徴 |
|
|

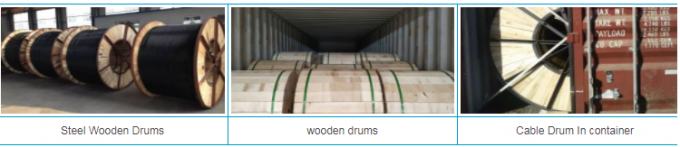

包装 |
鋼鉄木のドラム |
|
最低の設置温度 |
-20 °C |
|
最高。サービスのコンダクターの温度 |
90 °C |
|
最高短絡。コンダクターの温度 |
250 °C |
|
置く場合の曲がる要因 |
20のx Dの単心ケーブル 15のx Dのマルチコア ケーブル |
|
中型の電圧XLPEによって絶縁される送電線のタイプ |
|||
|
MVのケーブル タイプ |
記述 |
中心 |
Nomiの断面積（mm2） |
|
CUかAl/XLPE/PVC |
銅かアルミニウム中心、おおわれるポリ塩化ビニール絶縁されるxlpe電気ケーブル |
1つの中心
3中心
|
25、35、 50、70、 95、120、 150、185、 240、300、 400、500、630、800 1000 |
|
CUかAl/XLPE/STA/PVC |
銅かアルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電気ケーブル |
||
|
CUかAl/XLPE/SWA/PVC |
銅かアルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電気ケーブル |
||
1中心12/20KVの送電線データ
|
中心および十字-秒のいいえ。 |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
1 x 35 |
24 |
12/ 20 |
5.5 |
1.8 |
24.9 |
860 |
205 |
190 |
0.52 |
|
1 x 50 |
24 |
12/ 20 |
5.5 |
1.8 |
26.4 |
1138 |
245 |
225 |
0.39 |
|
1 x 70 |
24 |
12/ 20 |
5.5 |
1.9 |
28.1 |
1281 |
305 |
275 |
0.27 |
|
1 x 95 |
24 |
12/ 20 |
5.5 |
1.9 |
29.9 |
1570 |
370 |
330 |
0.19 |
|
1 x 120 |
24 |
12/ 20 |
5.5 |
2.0 |
31.3 |
1839 |
430 |
375 |
0.15 |
|
1 x 150 |
24 |
12/ 20 |
5.5 |
2.0 |
33.1 |
2174 |
490 |
425 |
0.12 |
|
1 x 185 |
24 |
12/ 20 |
5.5 |
2.1 |
34.7 |
2540 |
560 |
480 |
0.10 |
|
1 x 240 |
24 |
12/ 20 |
5.5 |
2.2 |
37.1 |
3120 |
665 |
555 |
0.08 |
|
1 x 300 |
24 |
12/ 20 |
5.5 |
2.2 |
39.5 |
3746 |
765 |
630 |
0.06 |
|
1 x 400 |
24 |
12/ 20 |
5.5 |
2.3 |
44.1 |
4863 |
890 |
725 |
0.05 |
|
1 x 500 |
24 |
12/ 20 |
5.5 |
2.4 |
47.6 |
5905 |
1030 |
825 |
0.04 |
|
1 x 630 |
24 |
12/ 20 |
5.5 |
2.5 |
51.3 |
7220 |
1190 |
940 |
0.03 |
3中心12/20KVの送電線データ
|
No.cores X 交差秒。 |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
3 x 35 |
24 |
12/20 |
5.5 |
2.6 |
52.5 |
3023 |
155 |
185 |
0.52 |
|
3 x 50 |
24 |
12/20 |
5.5 |
2.7 |
55.5 |
3891 |
180 |
218 |
0.39 |
|
3 x 70 |
24 |
12/20 |
5.5 |
2.8 |
59.3 |
4396 |
223 |
267 |
0.27 |
|
3 x 95 |
24 |
12/20 |
5.5 |
3.0 |
63 |
5264 |
271 |
318 |
0.19 |
|
3 x 120 |
24 |
12/20 |
5.5 |
3.1 |
66.2 |
6190 |
312 |
363 |
0.15 |
|
3 x 150 |
24 |
12/20 |
5.5 |
3.2 |
69.8 |
7240 |
363 |
417 |
0.12 |
|
3 x 185 |
24 |
12/20 |
5.5 |
3.3 |
73.7 |
8499 |
404 |
460 |
0.1 |
|
3 x 240 |
24 |
12/20 |
5.5 |
3.5 |
78.6 |
10353 |
471 |
531 |
0.08 |
|
3 x 300 |
24 |
12/20 |
5.5 |
3.6 |
83.8 |
12328 |
536 |
596 |
0.06 |
|
3 x 400 |
24 |
12/20 |
5.5 |
3.8 |
93.6 |
15921 |
630 |
684 |
0.05 |
