| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |

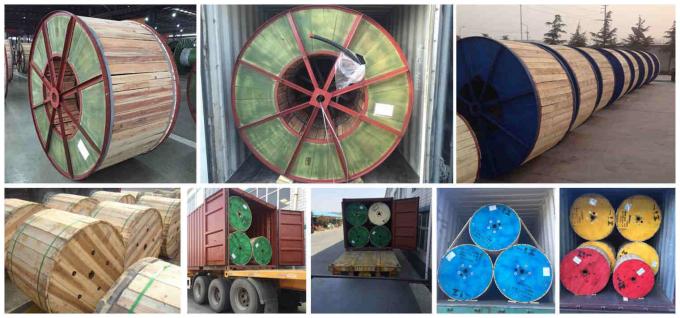

| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 応用分野: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | medium voltage wire,xlpe medium voltage cables |
||
35KV中型の電圧ワイヤーMVのケーブルによって架橋結合されるポリエチレンの外の外装
中型の電圧ケーブルの標準
GB12706 （IEC60502への同輩）に従って。mvケーブルはまた要求としてASTMの標準によって、BS、DINおよびAS/NZSまたは他の標準productedできました。
中型の電圧ケーブルの電圧
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

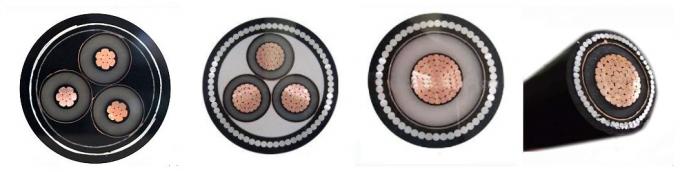

中型の電圧ケーブルの構造
1.コンダクター:銅かアルミニウム（class1かクラス2）
2.内部の半導体層
3.絶縁材:十字はインクをしみ込ませましたポリエチレン（XLPE）に
4.外の半導体層
5. 装甲か装甲のない
6. 伝導性材料の包むこと
7. スクリーン:銅線または銅テープの組みひも
8. 分離器
9.外のジャケット:ポリ塩化ビニールかPE

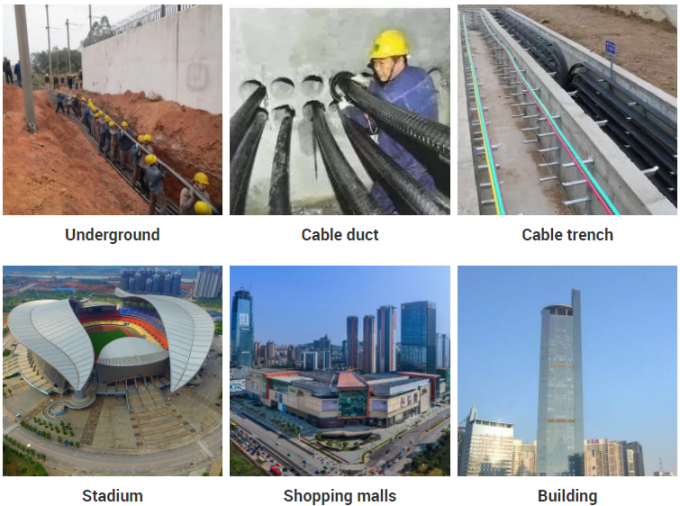

中型の電圧ケーブルの塗布
、トンネルで、屋外にケーブルの堀で屋内で置かれるか、または外的な機械力に耐えることできる地面で大きい引き力に耐えることない指示しなさいケーブルは電力の配電網のような固定取付けか産業施設のために使用されます。
中型の電圧ケーブルの特徴
1. XLPEによって絶縁されるケーブルの最高の長い間の実用温度は90°Cです
2.ケーブルの温度を取付けることは0°Cよりより少しべきではないです
3.最高の短絡の温度は250°Cを、より多くのthan5秒超過することではないです。
4.ない十分な機械引きの落下の限界なしで置かれて下さい、単心ケーブルは鉄の管で置かれるか、またはケーブルのまわりの一周された鉄用具によって固定することができません
中型の電圧ケーブル タイプ及び塗布
|
タイプ |
名前 |
主要出願 |
|
|
CUの中心 |
ALの中心 |
|
|
|
YJV/YJY |
YJLV/YJLY |
絶縁されるXLPE PVC/PEによっておおわれる送電線 |
置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えること、しかし置かれるの間に牽引力に耐えることない |
|
YJV22/YJV23 |
YJLV22/YJLV23 |
、装甲鋼鉄テープ絶縁されたXLPE PVC/PEは送電線をおおいました |
置くこと、トンネル屋内、運河および地下のため。外的な機械力に耐えることできるしかし大きい引き力に耐えることない |
|
YJV32/YJV33 |
YJLV32/YJLV33 |
、装甲薄い鋼線絶縁されたXLPE PVC/PEは送電線をおおいました |
シャフトで置くことのために、水地下はレベルの大きい相違。外的な機械力および適当な引き力に耐えることできる |
|
YJV42/YJV43 |
YJLV42/YJLV43 |
、装甲厚い鋼線絶縁されたXLPE PVC/PEは送電線をおおいました |
水および海底で置くことのため。肯定的な圧力および引き力に耐えることできる |
21/35KV XLPEはポリ塩化ビニールの外装の銅の中心MVケーブル データを絶縁します
|
中心およびわずかな横断面のいいえ |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
1 x 50 |
40.5 |
21/ 35 |
9.3 |
2.1 |
34.8 |
1533 |
245 |
225 |
0.39 |
|
1 x 70 |
40.5 |
21/ 35 |
9.3 |
2.1 |
36.4 |
1791 |
305 |
275 |
0.27 |
|
1 x 95 |
40.5 |
21/ 35 |
9.3 |
2.2 |
38.3 |
2115 |
370 |
330 |
0.19 |
|
1 x 120 |
40.5 |
21/ 35 |
9.3 |
2.2 |
39.7 |
2408 |
430 |
375 |
0.15 |
|
1 x 150 |
40.5 |
21/ 35 |
9.3 |
2.3 |
41.4 |
2769 |
490 |
425 |
0.12 |
|
1 x 185 |
40.5 |
21/ 35 |
9.3 |
2.3 |
43.1 |
3167 |
560 |
480 |
0.1 |
|
1 x 240 |
40.5 |
21/ 35 |
9.3 |
2.4 |
45.5 |
3790 |
665 |
555 |
0.08 |
|
1 x 300 |
40.5 |
21/ 35 |
9.3 |
2.5 |
48.1 |
4481 |
765 |
630 |
0.06 |
|
1 x 400 |
40.5 |
21/ 35 |
9.3 |
2.6 |
51.4 |
5561 |
890 |
725 |
0.05 |
|
1 x 500 |
40.5 |
21/ 35 |
9.3 |
2.7 |
57.1 |
6894 |
1000 |
825 |
0.04 |
|
1 x 630 |
40.5 |
21/ 35 |
9.3 |
2.8 |
60.8 |
8263 |
1160 |
940 |
0.03 |
