| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |

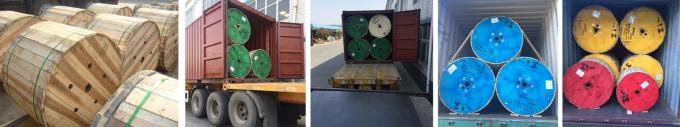

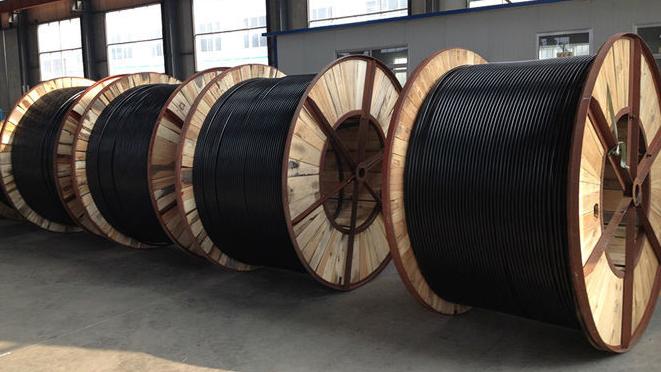

| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 応用分野: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | mv power cable,xlpe medium voltage cables |
||
中型の電圧ケーブルの電圧
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

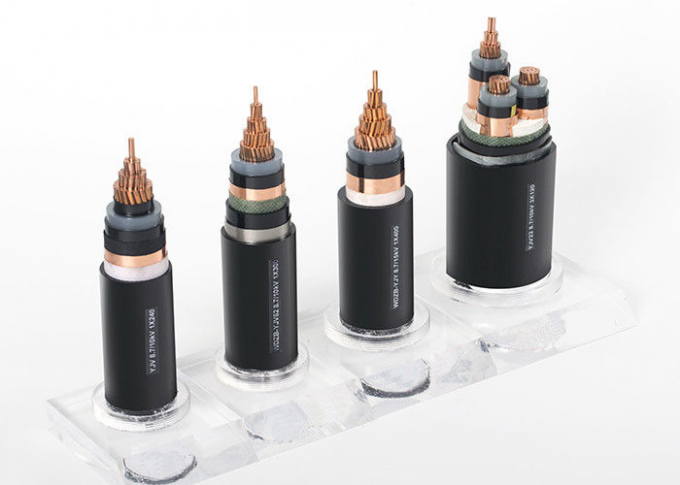

中型の電圧ケーブルの構造
1.コンダクター:銅かアルミニウム（class1かクラス2）
2.内部の半導体層
3.絶縁材:十字はインクをしみ込ませましたポリエチレン（XLPE）に
4.外の半導体層
5. 装甲か装甲のない
6. 伝導性材料の包むこと
7. スクリーン:銅線または銅テープの組みひも
8. 分離器
9.外のジャケット:ポリ塩化ビニールかPE
中型の電圧ケーブルの塗布
安定した機能の特徴によって、先端技術、広い物的資源、低価格、よい適用範囲が広くおよび置き、維持すること容易XLPEによって絶縁される中型の電圧ケーブル35kVまで評価される電圧によって電力配分ラインのために置かれて適しています。
中型の電圧ケーブルの特徴
2. 短絡の間（最高。永久的な時間は5秒）、ケーブル コンダクターの最高温度が多くより250°C.ではない以上ではないです。
3. ケーブルを置くことの相違のレベルは限られていません。ケーブルを置くとき、周囲温度は0°C.より低くないです。
4.よいライト級選手特性および容易な取付けおよび維持曲げます。
| タイプ | 名前 | 主要出願 | |
| CUの中心 | ALの中心 | ||
| YJV/YJY | YJLV/YJLY | 絶縁されるXLPE PVC/PEによっておおわれる送電線 |
、トンネル屋内置くことのため、運河 そしてnderground。外的な機械力に耐えること、しかし置かれるの間に牽引力に耐えることない |
| YJV22/YJV23 | YJLV22/YJLV23 | 、装甲鋼鉄テープ絶縁されたXLPE PVC/PEは送電線をおおいました |
屋内置くことのため 、トンネル、運河 地下。外面に耐えることできる 機械力、しかし大きい引き力に耐えることない |
| YJV32/YJV33 | YJLV32/YJLV33 | 、装甲薄い鋼線絶縁されたXLPE PVC/PEは送電線をおおいました |
シャフトで置くことのために、水地下はレベルの大きい相違。 外的な機械力および適当な引き力に耐えることできる |
| YJV42/YJV43 | YJLV42/YJLV43 | 、装甲厚い鋼線絶縁されたXLPE PVC/PEは送電線をおおいました |
水および海底で置くことのため。 肯定的な圧力および引き力に耐えることできる |
| タイプ | 指定 |
コンダクターの直径
|
絶縁材のわずかな厚さ | わずかな外装の厚さ | ケーブルのおよそ外の直径 | ケーブルのおよそ重量 | |
| CU | AL | ||||||
|
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC |
mm2 | mm | mm | mm | mm | kg/km | kg/km |
| 3×25 | 6.0 | 2.5 | 2.1 | 36.1 | 1660 | 1203 | |
| 3×35 | 7.0 | 2.5 | 2.1 | 38.3 | 2018年 | 1383 | |
| 3×50 | 8.4 | 2.5 | 2.2 | 41.3 | 2481 | 1619 | |
| 3×70 | 10.0 | 2.5 | 2.4 | 45.1 | 3199 | 1959年 | |
| 3×95 | 11.5 | 2.5 | 2.5 | 48.6 | 4064 | 2339 | |
| 3×120 | 13.0 | 2.5 | 2.6 | 52.9 | 4902 | 2729 | |
| 3×150 | 14.5 | 2.5 | 2.7 | 55.2 | 5758 | 3072 | |
| 3×185 | 16.2 | 2.5 | 2.8 | 59.8 | 6965 | 3609 | |
| 3×240 | 18.4 | 2.5 | 3.0 | 64.7 | 8724 | 4309 | |
| 3×300 | 20.5 | 2.5 | 3.2 | 70.5 | 10701 | 5154 | |
| 3×400 | 23.5 | 2.5 | 3.4 | 78.0 | 13417 | 6340 | |
コンタクトパーソン: Zhang
