| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 応用分野: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 15KV | ||
| ハイライト: | medium voltage wire,xlpe medium voltage cables |
||
XLPEの中型の電圧ケーブルの低い煙ハロゲン自由なIEC60502 SANS 1339
中型の電圧XLPEケーブルの標準
この15kv中型の電圧xlpeケーブルはIEC60502、SANS 1339、BS 6622、AS/NZS1429.1、NFC 33226、CSA C-68.3、ICEA S-93-639、ICEA S-94-649、CSA C68.5に従って製造された、です7098、等です。私達の工場はまた顧客によって必要な他の標準に従って特別な送電線を設計し、製造できます。
中型の電圧XLPEケーブルの電圧
3.6/6の（7.2の） kv、3.6/6.6の（7.2の） kv、6の10(12) kv、6.35/の11(12) kv、8.7/の10(15) kv、12/の20(24) kv、12.7/の22(24) kv、18/の30(36) kv、19/の33(36) kv、21/35kv、26/35kv

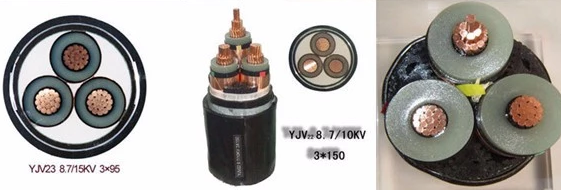

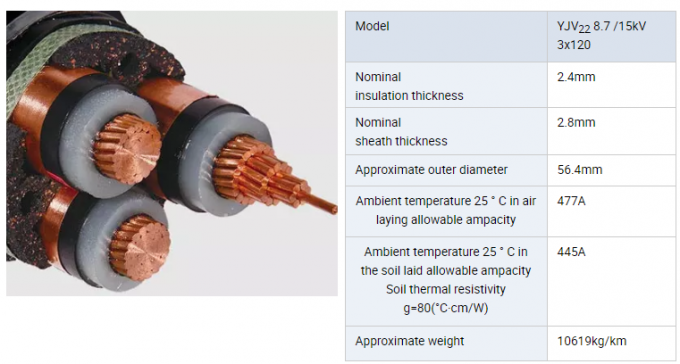

中型の電圧XLPEケーブルの構造
コンダクター:平野によってアニールされる座礁させた密集させた円の銅またはアルミニウム コンダクター
コンダクター スクリーン:突き出された半伝導性の混合物
絶縁材:90°Cで評価されるXLPE （架橋結合されたポリエチレン）
絶縁材スクリーン:突き出された半伝導性の混合物
金属スクリーン:銅線の銅テープか同心の層
中心の同一証明のための色:赤く、黄色、青テープはです絶縁材スクリーンと金属スクリーン（上記の識別は順序として変えることができます）間で応用
アセンブリ:3つの選別された中心は一緒にの上で、必要ならば絶縁材と互換性がある吸湿性材料で非満たされ、ポリ塩化ビニールの外装の層で覆われて置かれます。
内部外装:ポリ塩化ビニールST2かPE、LSZHの突き出された層
装甲:電流を通された鋼鉄テープ（DSTA）または3つの中心の送電線のための電流を通された鋼線(SWA)、アルミニウム テープ（データ）の倍または単一の送電線のためのアルミニウム ワイヤー(AWA)の倍
外の外装:ポリ塩化ビニールかPE、LSZH
中型の電圧XLPEケーブルの断面積
25 mm2、35 mm2、50 mm2、70 mm2、95 mm2,120 mm2、150 mm2、185 mm2、240 mm2、300 mm2、400 mm2、500 mm2、630 mm2、800 mm2
中型の電圧XLPEケーブルの生産区域
単心ケーブル:25 mm2--800 mm2
3つの中心ケーブル:25 mm2--500 mm2
中型の電圧XLPEケーブルの塗布
XLPEによって絶縁されるmvの送電線15のKVが送電の力および15kVの配分組織またはより低い送信し、配るのに使用されています。それは力、構造、鉱山、冶金学、石油化学産業等を含む分野に一般に適用されます。
中型の電圧XLPEケーブルの特徴
|
構造の特徴 |
|
|
コンダクターの形 |
座礁する回状（RM） |
|
無鉛 |
はい |
|
絶縁材 |
XLPE |
|
スクリーン |
銅テープまたは銅線 |
|
寝具の材料 |
分離テープ |
|
外の外装 |
ポリ塩化ビニールかPE |
|
使用法の特徴 |
|
|
包装 |
鋼鉄木のドラム |
|
最低の設置温度 |
-20 °C |
|
最高。サービスのコンダクターの温度 |
90 °C |
|
最高短絡。コンダクターの温度 |
250 °C |
|
置く場合の曲がる要因 |
20のx Dの単心ケーブル 15のx Dのマルチコア ケーブル |
中型の電圧XLPEケーブル タイプ及びサイズ
|
タイプ |
記述 |
中心 |
断面 |
|
YJV |
銅Conductor/XLPE Insulation/PVCの外の外装の送電線 |
1、3 |
25mm2-8000mm2 |
|
YJY |
銅Conductor/XLPE Insulation/PEの外の外装の送電線 |
1、3 |
25mm2-8000mm2 |
|
ZA-YJV ZB-YJV ZC-YJV |
銅Conductor/XLPEの絶縁材の炎-抑制送電線 |
1、3 |
25mm2-8000mm2 |
|
WDZA-YJY WDZB-YJY WDZC-YJY |
銅Conductor/XLPEの絶縁材の自由な低い煙ハロゲンかゼロ ハロゲン（LSHFかLSZH）炎-抑制送電線 |
1、3 |
25mm2-8000mm2 |
単心8.7/15KV （Um=17.5KV）技術的なデータ
|
No.cores X |
操作 |
最高。わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
1 x 35 |
17.5 |
8.7 / 15 |
4.5 |
1.7 |
22.9 |
779 |
205 |
190 |
0.52 |
|
1 x 50 |
17.5 |
8.7 / 15 |
4.5 |
1.7 |
24.2 |
952 |
245 |
225 |
0.39 |
|
1 x 70 |
17.5 |
8.7 / 15 |
4.5 |
1.8 |
26.1 |
1190 |
305 |
275 |
0.27 |
|
1 x 95 |
17.5 |
8.7 / 15 |
4.5 |
1.9 |
27.7 |
1461 |
370 |
330 |
0.19 |
|
1 x 120 |
17.5 |
8.7 / 15 |
4.5 |
1.9 |
29.3 |
1738 |
430 |
375 |
0.15 |
|
1 x 150 |
17.5 |
8.7 / 15 |
4.5 |
2.0 |
30.9 |
2054年 |
490 |
425 |
0.12 |
|
1 x 185 |
17.5 |
8.7 / 15 |
4.5 |
2.0 |
32.7 |
2427 |
560 |
480 |
0.10 |
|
1 x 240 |
17.5 |
8.7 / 15 |
4.5 |
2.1 |
35.1 |
3001 |
665 |
555 |
0.08 |
|
1 x 300 |
17.5 |
8.7 / 15 |
4.5 |
2.2 |
37.3 |
3604 |
765 |
630 |
0.06 |
|
1 x 400 |
17.5 |
8.7 / 15 |
4.5 |
2.3 |
41.9 |
4702 |
890 |
725 |
0.05 |
|
1 x 500 |
17.5 |
8.7 / 15 |
4.5 |
2.4 |
45.4 |
5753 |
1030 |
825 |
0.04 |
|
1 x 630 |
17.5 |
8.7 / 15 |
4.5 |
2.5 |
49.1 |
7035 |
1190 |
940 |
0.03 |
