| コンダクター: | 銅、アルミニウム | 断熱: | ポリ塩化ビニール（ポリ塩化ビニール） |
|---|---|---|---|
| 装甲: | DSTA、SWA、AWA | 外の外装: | ポリ塩化ビニール、LSZH |
| サンプル: | 試供品 | 色: | 黒いまたは条件として |
| 応用分野: | 構造、産業の、地下等。 | 標準: | IEC、JIS、UL、BS、IEC、ASTM、DIN |
| ハイライト: | low voltage electrical wire,low voltage armored cable |
||
ポリ塩化ビニールは0.75mm2 - 1000mm2からの低電圧の電気ケーブルLSZHを絶縁しました

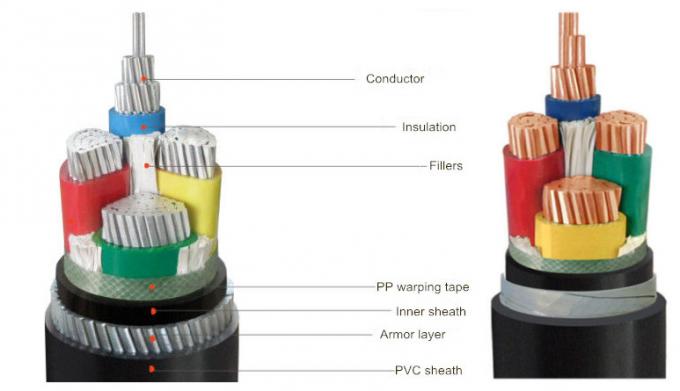

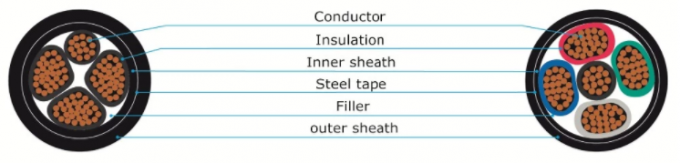

コンダクター:固体か座礁させた銅かアルミニウム
絶縁材:ポリ塩化ビニール（ポリ塩化ビニール）
注入口:重ね合わせられた結合テープが付いているポリプロピレンのフィラメント
つなぎ:結合テープ
内部外装:ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE)
Armouring:AWA （アルミニウム ワイヤー装甲）またはSWA （鋼線の装甲）またはSTA （鋼鉄テープ装甲）または装甲のない
外装:ポリ塩化ビニール（ポリ塩化ビニール）
ポリ塩化ビニールによって絶縁される低電圧の電気ケーブルの塗布
低電圧のポリ塩化ビニールによって絶縁される電気ケーブルは0.6/1kV以下でACによって評価される電圧Uo/Uの電力の伝達および配分ラインのために使用されます。湿気があり、ぬれた位置の屋外および屋内取付けのため、直接余分な機械圧力が傾斜および移動地勢と縦か傾向がある置くことに、また滑走に敏感な位置にある地面で置かれて。
ポリ塩化ビニールによって絶縁される低電圧の電気ケーブルNORMINAL区域
0.75mm2、1mm2、1.5mm2、2.5mm2、4mm2、6mm2、10m2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、630mm2、800mm2、1000mm2
低電圧の電気ケーブルの中心
1つの中心、2は、3芯を取ります、4芯を取ります、5芯を取ります、2+1芯を取ります、3+1芯を取ります、3+2芯を取ります、4+1中心芯を取ります
ポリ塩化ビニールによって絶縁される低電圧ケーブルの特徴
1. 長期働く温度: 70℃
2.短絡の温度: 160℃より多く。（最後は5秒にありません）。
3. 温度を置くこと: 0℃よりより少し。
4.取付け、容易な曲がることおよびライトのために容易。

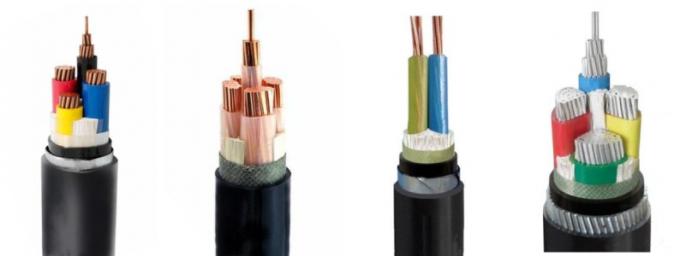

ポリ塩化ビニールによって絶縁される低電圧の電気ケーブルのタイプ
| タイプ | 名前 |
|
VV VLV |
銅（アルミニウム）のコンダクター、ポリ塩化ビニールは送電線を絶縁し、おおいました |
|
VY VLY |
（アルミニウム）コンダクター、絶縁されるポリ塩化ビニールPEによってをおおわれる送電線銅張りにして下さい |
|
VV22 VLV22 |
（アルミニウム）コンダクター、装甲鋼鉄テープ絶縁されるポリ塩化ビニール ポリ塩化ビニールによってをおおわれる送電線銅張りにして下さい |
|
VV23 VLV23 |
（アルミニウム）コンダクター、装甲鋼鉄テープ絶縁されるポリ塩化ビニールPEによってをおおわれる送電線銅張りにして下さい |
|
VV32 VLV32 |
（アルミニウム）コンダクター、装甲良い鋼鉄ワイヤー絶縁されるポリ塩化ビニール ポリ塩化ビニールによってをおおわれる送電線銅張りにして下さい |
|
VV33 VLV33 |
（アルミニウム）コンダクター、絶縁されるポリ塩化ビニールPEによってをおおわれる送電線銅張りにして下さい |
|
VV42 VLV42 |
（アルミニウム）コンダクター、装甲厚い鋼鉄ワイヤー絶縁されるポリ塩化ビニール ポリ塩化ビニールによってをおおわれる送電線銅張りにして下さい |
|
VV43 VLV43 |
（アルミニウム）コンダクター、装甲厚い鋼鉄ワイヤー絶縁されるポリ塩化ビニールPEによってをおおわれる送電線銅張りにして下さい |
3中心装甲のないポリ塩化ビニールの低電圧ケーブル データ
| No.cores X 交差秒。 |
絶縁材 厚さ |
わずか 外装 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | 20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|
| ² mmの | mm | mm | mm | kg/km | A | A | Ω/km |
| 3×1.5 | 0.7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
| 3×2.5 | 0.7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
| 3×4.0 | 0.7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
| 3×6.0 | 0.7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
| 3×10 | 0.7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
| 3×16 | 0.7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
| 3×25 | 0.9 | 1.8 | 21.0 | 954 | 115 | 138 | 0.73 |
| 3×35 | 0.9 | 1.8 | 23.1 | 1266 | 140 | 165 | 0.52 |
| 3×50 | 1.0 | 1.8 | 23.4 | 1614 | 168 | 198 | 0.39 |
| 3×70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0.27 |
| 3×95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0.19 |
| 3×120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0.15 |
| 3×150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0.12 |
| 3×185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0.10 |
| 3×240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0.08 |
| 3×300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0.06 |
コンタクトパーソン: Zhang
