| コンダクター: | 銅、アルミニウム、アルミ合金 | 断熱: | XLPE、ポリ塩化ビニールのPE |
|---|---|---|---|
| 色: | 黒またはご要望など | 標準: | GB/T12527、BS、IEC、ASTM、DIN |
| 定格電圧: | 1KV、10KV、35KV | パッキング: | 木のドラム、鋼鉄木のドラム、コイル |
| サンプル: | 自由、提供される | ||
| ハイライト: | aerial bundled cable,abc power cable |
||

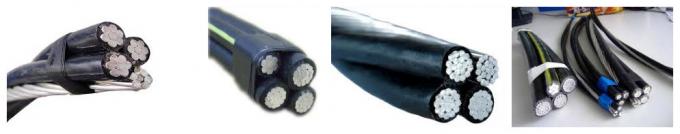

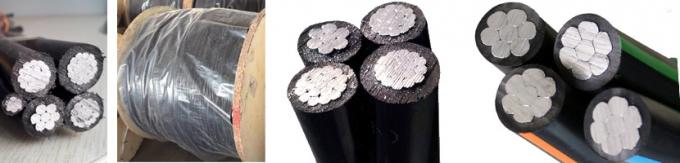

XLPEポリ塩化ビニールのPE Abc空気の送電のためのアルミニウム ケーブル5の中心
ABCのアンテナによって束ねられるケーブルの標準
IEC228、IEC209、IEC60502、ASTM ANSI/ICEA S-76-474、NFC 33-209、HRN HD 626 S1/DIN VDE 0276の部626/BS7870/GB/T12527-2008

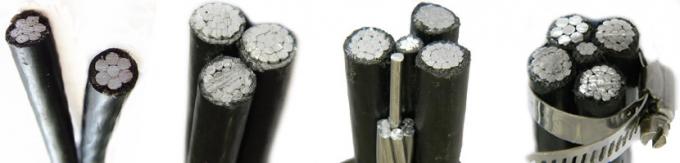

タイプのABCのアンテナによって束ねられるケーブル
| いいえ。 | 製品タイプ | 適用 |
| 1 | ポリ塩化ビニールによって絶縁される空気の束ケーブル | 空気の送電のため |
| 2 | PEによって絶縁される空気の束ケーブル | |
| 3 | XLPEによって絶縁される空気の束ケーブル | |
| 4 | ポリ塩化ビニールによって絶縁される空気bのundleケーブルが付いている鋼鉄によって補強されるアルミニウム ワイヤー | 空気の送電のため、適当な引き力に耐えることできる。 |
ABCのアンテナによって束ねられるケーブルの生産の範囲
電圧:1kv、10kv、35kv
中心のいいえ:1、2、3、4、5、3+1、4+1、3+2
わずかな横断面区域:10~1500mm2

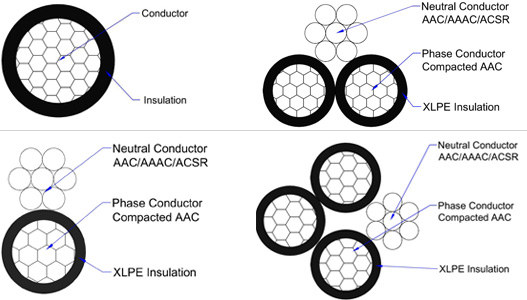

ABCのアンテナによって束ねられるケーブルの構造:
段階のコンダクター:銅、アルミニウム、座礁するアルミ合金
中立コンダクター:座礁するアルミニウム（AAC）、座礁するアルミ合金（AAAC）、補強されるアルミニウム コンダクターの鋼鉄（ACSR）
絶縁材:ポリ塩化ビニール、XLPEのPE
（注目:これはちょうど正常な構造です。HUANGHEケーブルはまたあなたの特別な条件に従ってケーブルを設計し、作り出すことができます。）

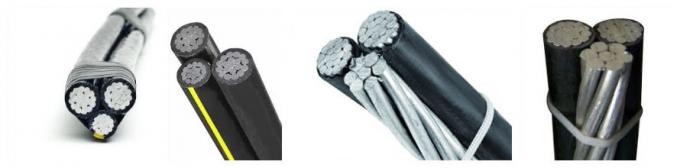

ABCのアンテナによって束ねられるケーブルの適用:

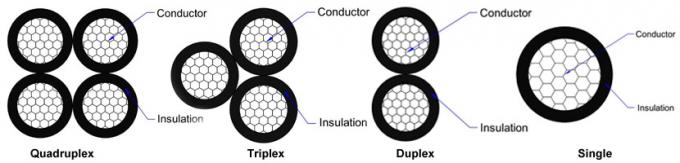

絶縁された単心の架空ケーブル
カバーされたライン ワイヤーは頭上式の二次配分ラインのために主に使用されます。それは取付けられていたとき-絶縁されたコンダクター電気でではないし、裸のコンダクターとして扱われます。
複式アパート サービス ドロップ・ケーブル
一時的なサービスのための120ボルトの空気サービスを建築現場の、屋外または街路照明で供給するため。600ボルトのサービスのためにまたは75の°Cの最高のコンダクターの温度で下げて下さい。
Triplexサービス ドロップ・ケーブル
電源を実用性のラインから消費者のweatherheadに供給するため。600ボルトまたは十字のポリエチレンの絶縁材または90°C最高のための75°Cmaximumのコンダクターの温度のより少しのサービスのために（段階への段階）絶縁材をつなぎました。
4倍サービス ドロップ・ケーブル
引き込み口ケーブルへの関係がなされるユーザーのサービス頭部に棒取付けられた変圧器から3段階の電源を、通常、供給するのに使用される。600ボルトまたはより少ない段階の電圧とポリエチレンのための75°Cを超過するコンダクターの温度で使用されるためにいいえ段階的に行なうのにコンダクターを絶縁しませんでしたまたは十字によってつながれたポリエチレンのための90°Cはコンダクターを絶縁しました。
600V ABCアンテナによって束ねられるケーブル データ
| 中心Xのわずかな横断面の数 | 全面的な直径 | 重量 | 最高のコンダクターの抵抗 | 最低の破損の負荷 | 現在の評価 |
| No.×mmの² | mm | Kg/Km | Ω/Km | kN | A |
| 1x16 RM | 8,0 | 74 | 1910年 | 2,5 | 72 |
| 1x25 RM | 9,0 | 106 | 1200 | 4,0 | 107 |
| 1x95 RM | 15,4 | 333 | 0,320 | 13,7 | 240 |
| 1x185 RM | 21,0 | 611 | 0,164 | 28,7 | 389 |
| 1x240 RM | 24,0 | 801 | 0,125 | 37,2 | 467 |
| 2x16 RM | 15,6 | 147 | 1910年 | 2,5 | 72 |
| 2x25 RM | 18,0 | 208 | 1200 | 4,0 | 107 |
| 2x70 RM | 25,4 | 505 | 0,443 | 10,7 | 205 |
| 4x16 RM | 18,8 | 286 | 1910年 | 2,5 | 72 |
| 4x70 RM | 31,8 | 1.009 | 0,443 | 10,7 | 205 |
| 4x95 RM | 37,8 | 1.332 | 0,320 | 13,7 | 240 |
| 4x70 + 1x25 RM | 360 | 1105 | 0,443/1,200 | 10,7/4,0 | 205/107 |
| 4x70 + 2x25 RM | 400 | 1217 | 0,443/1,200 | 10,7/4,0 |
205/107 |
