| コンダクターの中心: | 軟銅 | 断熱材: | 十字によってつながれるポリエチレン（XLPE） |
|---|---|---|---|
| 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) | 装甲層: | 装甲か非装甲 DSTA/SWA/AWA |
| 定格電圧: | 0.6/1KV-26/35KV | 断面区域: | 0.75mm2-1000mm2 |
| 中心の数: | 1つの中心から5つの中心 | 標準: | IEC60502、BS IEC ASTM DIN、GB/T12706、VDE、UL |
| 色: | 黒またはカスタマイズされる | 応用分野: | 地下構造、産業動力火車 |
| フィーチャー: | 摩耗抵抗力がある | パッキング: | 使用任意ドラム |
| ハイライト: | cross linked polyethylene cable,xlpe insulated wire |
||

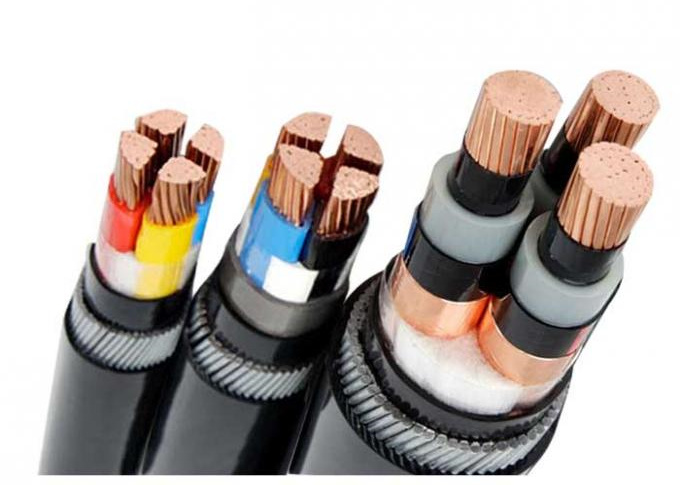

地下のXlpeはポリ塩化ビニールによっておおわれたケーブルの銅のコンダクター1の中心- 5つの中心--を絶縁しました
XLPEは銅ケーブルによって評価された電圧を絶縁しました:
0.6/1KV、3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV
中心のXLPEによって絶縁される銅ケーブル数:
1つの中心、2は、3芯を取ります、3+1芯を取ります、3+2芯を取ります、4芯を取ります、4+1芯を取ります、5中心芯を取ります（0.6/1KV）
1つの中心、3中心（3.6KVへの35KV）
XLPEによって絶縁される銅ケーブルの塗布:
XLPEによって絶縁される銅ケーブルは屋内でのために広く適当、屋外にそして発電所、企業、都市電源ネットワーク等のための地下の目的です。
XLPEによって絶縁される銅ケーブルの特徴:
XLPEによって絶縁される銅ケーブルは強い機械強さ、老化、envioronmental圧力および化学薬品のresistancrとあります。ケーブルは高温条件の下で長い間働くためにabiliableです。
| 構造の特徴 | |
| コンダクターの形 | 座礁する回状（RM） |
| 無鉛 | はい |
| 絶縁材 | XLPE |
| スクリーン | 銅テープ（中型の電圧ケーブル） |
| 寝具の材料 | 分離テープ |
| 外の外装 | PVC/PE |
| 使用法の特徴 | |
| 包装 | 鋼鉄木のドラム |
| 最低の設置温度 | -20 °C |
| 最高。サービスのコンダクターの温度 | 90 °C |
| 最高短絡。コンダクターの温度 | 250 °C |
| 置く場合の曲がる要因 |
20のx Dの単心ケーブル 15のx Dのマルチコア ケーブル |
XLPEによって絶縁されるケーブル タイプ:
| 0.6/1kV XLPEによって絶縁される電線 | |||
| XLPEのケーブル タイプ | 記述 | 中心 | Nomiの断面積（mm2） |
| Cu/XLPE/PVC | 銅の中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 |
1つの中心 2中心 3中心 4中心 5中心 3+1中心 3+2中心 4+1中心 |
1.5、2.5、 4、6、 10、25、 35、50、 70、95、 120、150、 185、240、 300、400、500、630、800 1000 |
| Al/XLPE/ポリ塩化ビニール | アルミニウム中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 | ||
| Cu/XLPE/STA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Al/XLPE/STA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Cu/XLPE/SWA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| Al/XLPE/SWA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| 中型の電圧XLPEによって絶縁される電線 | |||
| XLPEのケーブル タイプ | 記述 | 中心 | Nomiの断面積（mm2） |
| Cu/XLPE/PVC | 銅の中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 |
1つの中心
3中心
|
25、35、 50、70、 95、120、 150、185、 240、300、 400、500、630、800 1000 |
| Al/XLPE/ポリ塩化ビニール | アルミニウム中心、おおわれるポリ塩化ビニール絶縁されるxlpe電線 | ||
| Cu/XLPE/STA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Al/XLPE/STA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼鉄テープ電線 | ||
| Cu/XLPE/SWA/PVC | 銅の中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
| Al/XLPE/SWA/PVC | アルミニウム中心、絶縁される、xlpeおおわれるポリ塩化ビニール装甲鋼線電線 | ||
1KV XLPEによって絶縁される銅ケーブル（Uarmoured）技術的なデータ:
| No.cores X 交差秒。 |
絶縁材 厚さ |
外装 厚さ わずか 価値 |
外Ø およそ。 |
重量 およそ。 |
空気30℃の現在の評価 | 現在の評価は20℃を埋めました | 20℃の最高DCの抵抗 |
| mm2 | mm | mm | mm | kg/km | A | A | Ω/km |
| 3x1.5 | 0.7 | 1.8 | 10.1 | 132 | 21 | 28 | 12.1 |
| 3x2.5 | 0.7 | 1.8 | 11.0 | 171 | 28 | 37 | 7.41 |
| 3x4.0 | 0.7 | 1.8 | 12.0 | 225 | 37 | 48 | 4.61 |
| 3x6.0 | 0.7 | 1.8 | 13.1 | 296 | 47 | 61 | 3.08 |
| 3x10 | 0.7 | 1.8 | 15.3 | 440 | 64 | 82 | 1.83 |
| 3x16 | 0.7 | 1.8 | 17.5 | 638 | 85 | 107 | 1.15 |
| 3x25 | 0.9 | 1.8 | 21.0 | 954 | 115 | 138 | 0.73 |
| 3x35 | 0.9 | 1.8 | 23.1 | 1266 | 140 | 165 | 0.52 |
| 3x50 | 1.0 | 1.8 | 23.4 | 1614 | 168 | 198 | 0.39 |
| 3x70 | 1.1 | 1.9 | 27.4 | 2264 | 213 | 242 | 0.27 |
| 3x95 | 1.1 | 2.0 | 30.6 | 2975 | 263 | 290 | 0.19 |
| 3x120 | 1.2 | 2.1 | 34.0 | 3776 | 307 | 330 | 0.15 |
| 3x150 | 1.4 | 2.3 | 38.6 | 4682 | 357 | 371 | 0.12 |
| 3x185 | 1.6 | 2.4 | 43.3 | 5802 | 415 | 418 | 0.10 |
| 3x240 | 1.7 | 2.6 | 48.1 | 7437 | 498 | 485 | 0.08 |
| 3x300 | 1.8 | 2.8 | 52.2 | 9313 | 575 | 548 | 0.06 |
