| 応用分野: | تكاليف غير مباشرة | 断熱材: | どれも、裸 |
|---|---|---|---|
| ジャケット: | どれも、裸 | 標準: | ASTM B232、IEC61089、GB/T 1179-2008等。 |

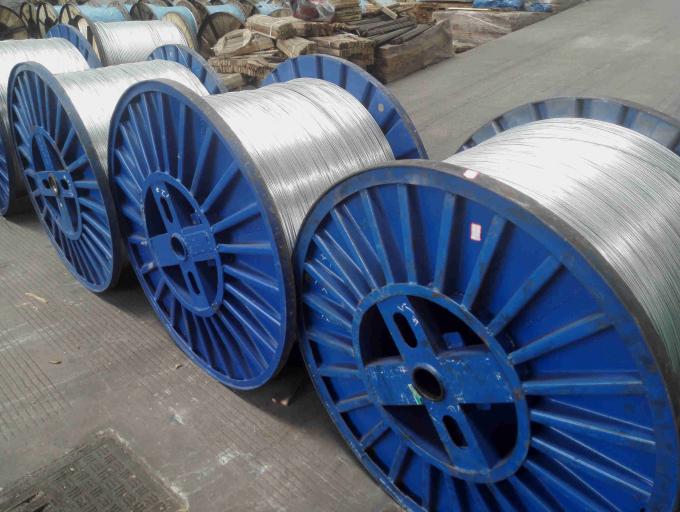

| パッキング: | コイル、木のドラム、鋼鉄木のドラム | 品質保証: | 1 年間 |
| ハイライト: | all aluminum alloy conductor,bare overhead conductors |
||
ASTM B232はコンダクター裸ACSR AAC AAAC ACCの頭上式のコンダクターを暴露します

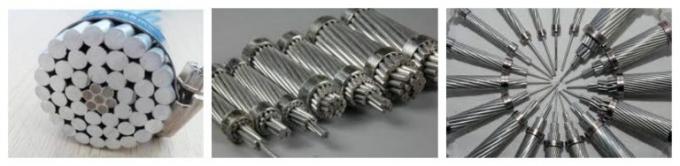

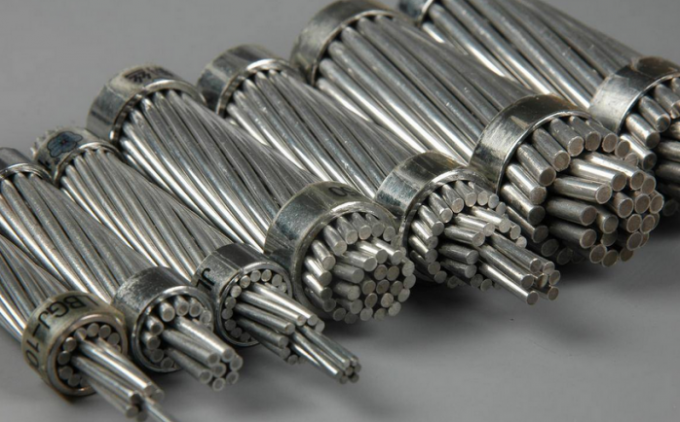

裸のコンダクターのタイプ
| 裸のコンダクターのタイプ | 記述 | わずかなセクション区域（mm2） |
| ACC | すべての銅のコンダクター |
16、25、35、50、70、95、120、 150、185、210、240、300、400、500、630、800 |
| AAC | すべてのアルミニウム コンダクター | |
| AAAC | すべてのアルミ合金のコンダクター | |
| ACSR | 補強されるアルミニウム コンダクターの鋼鉄 |
裸のコンダクターの特徴
1. 高い引張強さ
2. 長い生命
3. 重量のライト
4. 高い、また超高頭上式の電圧ラインのために適した
裸のコンダクターの標準
ASTM B232、IEC61089、BS215、DIN48204、BS EN50182、GB/T 1179-2008等。
裸のコンダクターの記述
AAAC、ACSRは頭上式のコンダクター、伝達コンダクターおよび電力配分のコンダクターの系列の一部分になります。これらのケーブルはすべてのアルミニウム コンダクター(AAC)、すべてのアルミ合金のコンダクター(AAAC)およびアルミニウム コンダクター鋼鉄によって補強される(ACSR)として形式的に知られています。これらの頭上式のコンダクターは送電および配分ラインとして使用されます。すべてのアルミニウム コンダクターは特定の適用によってアルミニウム ワイヤーの1つ以上の繊維から成っています。
AAC-ASTM-Bすべてアルミニウム コンダクター
AACのコンダクターは別名アルミニウムによって座礁させるコンダクターです。それは電気分解の99.7%の最低純度の同盟国によって精製されるアルミニウムから製造された、です。AACは間隔が不足分であるサポートが近い都会で主に使用され。すべてのアルミニウム コンダクターは終わりの使用法によってアルミニウム ワイヤーの1つ以上の繊維から成っています。AACは沿岸水域でも耐食性の高度があるので広く使用されます。
AAAC-ASTM-Bすべてのアルミ合金のコンダクター
AAACはAACより大きい機械抵抗およびACSRよりよい耐食性を要求する空気回路の裸のコンダクター ケーブルとして使用されます。AAACのコンダクター ケーブルの弛みの特徴そして強さに重量の比率はAACおよびACSR両方よりよいです。
ACSR-ASTM-Bの補強されるアルミニウム コンダクターの鋼鉄
ACSRは付加的な強さのために6%から40%まで及ぶ鋼鉄内容の範囲で利用できます。高力ACSRのコンダクターは川交差、頭上式の特別に長いスパンを含むアース線および取付けのために一般的です。ACSRのコンダクターは、異なった引張強さ、従って少数のサポートでより長い間隔をカバーできる軽量の特性の平均と結合される高い引張強さへのある特定の抵抗に対して、製造することができます。ACSRのコンダクターのすばらしい直径が原因で、高いおよび超高電圧架空送電線で有利である大いにより高いコロナの限界は得ることができます。
アルミニウム コンダクターは次元によって異なる暗号名によって知られています。 裸のコンダクターのサイズはcmill、kcmillおよびMCMでAWGとして利用できます。
私達はできま顧客の要求に従って作り出します。あらゆる引用語句のためのあなたの要求を歓迎して下さい。
アルミニウム コンダクターの鋼鉄によって補強される(ACSR)の裸のコンダクター データ
| 記号名 | わずかな区域 | Stranding&Wireの直径 | Dia. | 部門別区域 | 人間 | 負荷の破損 |
DCに関して。 20℃ |
現在の評価 | |||||
| Al。 | St. | Al。 | St. | 合計 | |||||||||
| mm2 | いいえ。 | mm | いいえ。 | mm | mm | mm2 | mm2 | mm2 | Kg/Km | kN | Ω/Km | A | |
| ホリネズミ | 25 | 6 | 2.36 | 1 | 2.36 | 7.08 | 26.2 | 4.37 | 26.2 | 72.1 | 9.61 | 1.093 | 126 |
| イタチ | 30 | 6 | 2.59 | 1 | 2.59 | 7.77 | 31.6 | 5.3 | 36.9 | 128 | 11.45 | 0.9077 | 134 |
| フェレット | 40 | 6 | 3 | 1 | 3 | 9 | 42.4 | 7.1 | 49.5 | 171.7 | 15.2 | 0.6766 | 161 |
| ウサギ | 50 | 6 | 3.35 | 1 | 3.35 | 10.05 | 52.9 | 8.8 | 61.7 | 214.1 | 18.35 | 0.5426 | 185 |
| 馬 | 70 | 12 | 2.79 | 7 | 2.79 | 13.95 | 73.4 | 42.8 | 116.2 | 538.1 | 61.2 | 0.3936 | 268 |
| 犬 | 100 | 6 | 4.72 | 7 | 1.57 | 14.15 | 105 | 13.6 | 118.5 | 394.7 | 32.7 | 0.2733 | 278 |
| オオカミ | 150 | 30 | 2.59 | 7 | 2.59 | 18.13 | 158.1 | 36.9 | 194.9 | 725.9 | 69.2 | 0.1828 | 355 |
| ディンゴ | 150 | 18 | 3.35 | 1 | 3.35 | 16.75 | 158.7 | 8.8 | 167.5 | 507.4 | 35.7 | 0.1815 | 349 |
| オオヤマネコ | 175 | 30 | 2.79 | 7 | 2.79 | 19.53 | 183.4 | 42.8 | 226.2 | 842.4 | 79.8 | 0.1576 | 386 |
| Caracal | 175 | 18 | 3.61 | 1 | 3.61 | 18.05 | 184.2 | 10.2 | 194.5 | 589.2 | 41.1 | 0.1563 | 383 |
| ヒョウ | 200 | 30 | 3 | 7 | 3 | 21 | 212.1 | 49.5 | 261.5 | 974 | 92.25 | 0.1363 | 421 |
| ジャガー | 200 | 18 | 3.86 | 1 | 3.86 | 19.3 | 210.6 | 11.7 | 222.3 | 673.6 | 46.55 | 0.1367 | 415 |
| シマウマ | 400 | 54 | 3.18 | 7 | 3.18 | 28.62 | 428.9 | 55.6 | 484.5 | 1621.3 | 131.9 | 0.06741 | 635 |
