商品の詳細:
|
| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレン(PE) |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |

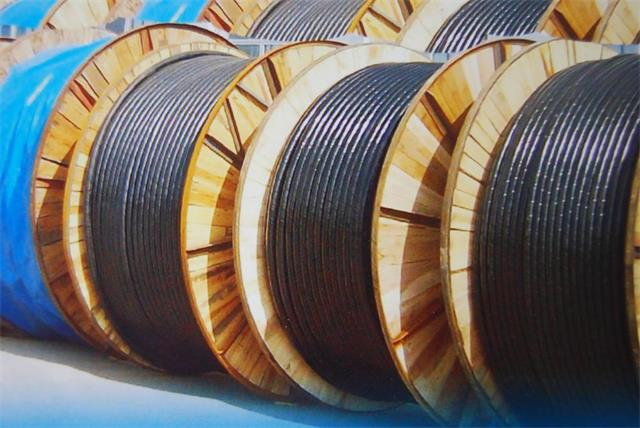

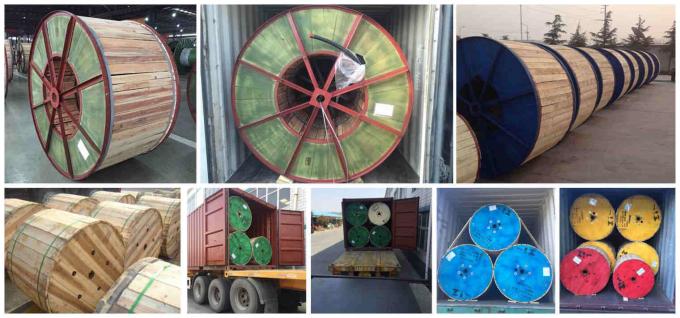

| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | Y、 | 応用分野: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | 中太線電圧,CV 中電圧ケーブル |
||
中型の電圧ケーブルの電圧
3.6/6KV、6/10KV、8.7/15KV、12/20KV、18/20KV、21/35KV、26/35KV

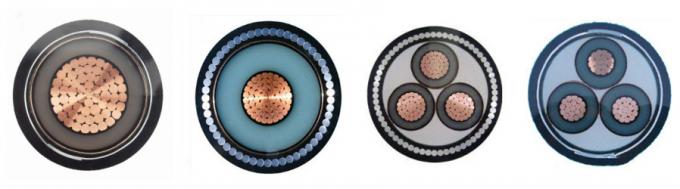

中型の電圧ケーブルの構造
コンダクター:クラス2はBS ENの60228:2005 （前にBS6360）に座礁させました明白な銅のコンダクターか堅い引かれたアルミニウムを
コンダクター スクリーン:半導体材料
絶縁材:XLPE （架橋結合されたポリエチレン）のタイプGP8へのBS7655
絶縁材スクリーン:半導体材料
金属スクリーン:BS6622への個々および全面的な銅テープ スクリーン
注入口:ペット（ポリエチレン テレフタラート）繊維
分離器:結合テープ
寝具:ポリ塩化ビニール（ポリ塩化ビニール）はTM1にBS7655をタイプします
Armouring:鋼鉄テープ装甲(STA)かアルミニウム ワイヤー装甲(AWA)または鋼線装甲(SWA)
外装:ポリ塩化ビニール（ポリ塩化ビニール）またはポリエチレンの(PE)のタイプTM1へのBS7655
色:要求として黒または

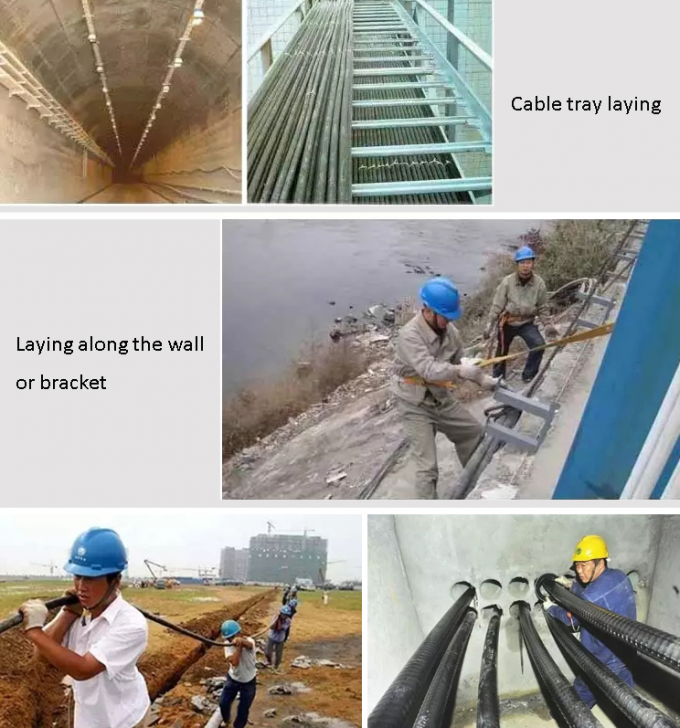

中型の電圧ケーブルの塗布
MVのxlpeケーブルが送電の力および35kVの配分組織またはより低い送信し、配るのに使用されています。それは中型の電圧xlpeケーブルが通常力ネットワークのために使用される力、構造、鉱山、冶金学等、地下を含む、屋外にそしてケーブル・ダクトの分野に一般に適用されます。
中型の電圧ケーブルの特徴
1. 評価される電圧:3.6/6 kV~26/35 kV
2. 取付けのための周囲温度:≥0℃
3. 正常運営の最高のコンダクターの温度:≤90℃
4. 詐欺の最高使用可能温度。ケーブルがショートした時（5s最大持続時間）:250℃
5. 最低の曲げ半径
単心-固定:15のxの全面的な直径
固定3中心-:12のxの全面的な直径
（曲がることが前の使用によって注意深く制御されればバンドが接合箇所か終了に隣接して置かれる単心の12のxの全面的な直径および3中心10 xの全面的な直径）
| 中国のタイプ（概要のタイプ） | 記述 | 適用 | |
| CU | Al | ||
| YJV （CU/XLPE/PVC） | YJLV （AL/XLPE/PVC） | CUのコンダクター（Alのコンダクター） XLPEはポリ塩化ビニールによっておおわれた送電線を絶縁しました | 、トンネルで、固定し、屋内で置くことはブラケット、管をで土で埋められて、ケーブルは外的な機械力に耐えることができません。 |
| YJY （CU/XLPE/PE） | YJLY （AL/XLPE/PE） | CUのコンダクター（Alのコンダクター） XLPEはPEによっておおわれた送電線を絶縁しました | |
| YJV22 （CU/XLPE/STA/PVC） | YJLV22 （AL/XLPE/STA/PVC） | CUのコンダクター（Alのコンダクター） XLPEは鋼鉄テープ装甲ポリ塩化ビニールによっておおわれた送電線の倍を絶縁しました | 、トンネルで、ケーブルの堀を屋内で置くために、または外的な機械力に耐えることできる地面で大きい引き力に耐えることない指示して下さい。 |
| YJV23 （CU/XLPE/STA/PE） | YJLV23 （AL/XLPE/STA/PE） | CUのコンダクター（Alのコンダクター） XLPEは鋼鉄テープ装甲PEによっておおわれた送電線の倍を絶縁しました | |
| YJV62 （CU/XLPE/ATA/PVC） | YJLV62 （AL/XLPE/ATA/PVC） | CUのコンダクター（Alのコンダクター） XLPEはアルミニウム テープ装甲ポリ塩化ビニールによっておおわれた送電線の倍を絶縁しました | |
| YJV32 （CU/XLPE/SWA/PVC） | YJLV32 （AL/XLPE/SWA/PVC） | CUのコンダクター（Alのコンダクター） XLPEは鋼鉄ワイヤー装甲ポリ塩化ビニールによっておおわれた送電線を絶縁しました | 、トンネルで、ケーブルの堀、井戸または地面で、外的な機械力およびある特定の引き力に耐えることできる屋内で置くために指示して下さい |
| YJV33 （CU/XLPE/SWA/PE） | YJLV33 （AL/XLPE/SWA/PE） | CUのコンダクター（Alのコンダクター） XLPEは鋼鉄ワイヤー装甲PEによっておおわれた送電線を絶縁しました | |
| YJV72 （CU/XLPE/AWA/PVC） | YJLV72 （AL/XLPE/AWA/PVC） | CUのコンダクター（Alのコンダクター） XLPEはアルミニウム ワイヤー装甲PEによっておおわれた送電線を絶縁しました | |
| コンダクターのわずかな区域 | 20°Cの最高のコンダクターの抵抗 | XLPEの絶縁材の厚さ | 銅テープの厚さ | 外の外装の厚さ | およそ。全面的な直径 | およそケーブルの重量 | 標準的なパッキング長さ | ドラム サイズ | およそ総重量 |
|---|---|---|---|---|---|---|---|---|---|
| Sqmm | Ohm/Km | mm | mm | mm | mm | Kg/Km | メートルの± 10% | Kg | |
| 35 | 0.524 | 4.5 | 0.075 | 1.8 | 23.7 | 835 | 500 | D-12 | 520 |
| 50 | 0.387 | 4.5 | 0.075 | 1.8 | 24.8 | 980 | 500 | D-12 | 600 |
| 70 | 0.268 | 4.5 | 0.075 | 1.8 | 26.4 | 1220 | 500 | D-12 | 720 |
| 95 | 0.193 | 4.5 | 0.075 | 1.8 | 28.3 | 1520 | 500 | D-12 | 870 |
| 120 | 0.153 | 4.5 | 0.075 | 1.9 | 30.0 | 1800 | 500 | D-12 | 1010 |
| 150 | 0.124 | 4.5 | 0.075 | 1.9 | 31.4 | 2110 | 500 | D-14 | 1210 |
| 185 | 0.0991 | 4.5 | 0.075 | 2.0 | 33.2 | 2480 | 500 | D-16 | 1450 |
| 240 | 0.0754 | 4.5 | 0.075 | 2.0 | 35.7 | 3070 | 500 | D-18 | 1780 |
| 300 | 0.0601 | 4.5 | 0.075 | 2.1 | 37.9 | 3700 | 500 | D-18 | 2090年 |
| 400 | 0.0470 | 4.5 | 0.075 | 2.2 | 41.0 | 4620 | 500 | D-18 | 2550 |
| 500 | 0.0366 | 4.5 | 0.075 | 2.3 | 44.2 | 5660 | 500 | D-18 | 3070 |
| 630 | 0.0283 | 4.5 | 0.075 | 2.4 | 48.2 | 7040 | 500 | D-19 | 3840 |
