| 応用分野: | تكاليف غير مباشرة | 断熱材: | どれも、裸 |
|---|---|---|---|
| ジャケット: | どれも、裸 | 標準: | ASTM B232、IEC61089、BS215、DIN48204、BS EN50182、GB/T 1179-2008等。 |
| パッキング: | コイル、木のドラム、スチール ドラムまたは鋼鉄木のドラム | 品質保証: | 1 年間 |
| ハイライト: | abc overhead cable,abc aluminium cable |
||

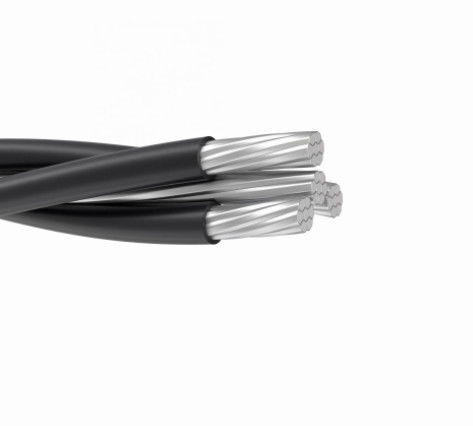

0.61kV/1kV間接費はASTM B232 IEC61089の標準のケーブルXLPEを絶縁しました
空気の束ケーブルは慣習的な裸のコンダクターの頭上式の配分組織と比べて頭上式の電力配分にとっての非常に革新的な概念です。それは取付け、維持および操作中のコストの削減によって安全の高レベルをおよび信頼性、低い電力の損失および最終的なシステム経済提供します。ケーブルはACによって評価される電圧1kVの空気の電力線そして部屋入口ワイヤーのために以下に設計されています。
標準
IEC 60502、NFC 33-209、BS 7870、ANSI/ICEA S-76-474、AS/NZS 3560.1等。
製品タイプ
| いいえ。 | 製品タイプ | 適用 |
| 1 | ポリ塩化ビニールによって絶縁される架空ケーブル | 空気の送電のため |
| 2 | PEによって絶縁される架空ケーブル | |
| 3 | XLPEによって絶縁される架空ケーブル | |
| 4 | ポリ塩化ビニールによって絶縁される架空ケーブルが付いている鋼鉄によって補強されるアルミニウム ワイヤー | 空気の送電のため、適当な引き力に耐えることできる。 |
生産の範囲
評価される電圧:0.6/1 （1.2） kV
中心のいいえ:1~5、3+1、4+1、3+2
わずかな横断面区域:10~240mm2
構造
| 段階のコンダクター | 円形の座礁させた（密集させたか、または非密集させた） 1350-H19アルミニウムか銅のコンダクター、AAAC、ACSR等。 |
| 中立コンダクター（メッセンジャーのコンダクター） | （密集させるか、または非密集させる） 6201 AAACかAAC、ACSR座礁する円形 |
| 街路照明のコンダクター | 円形の座礁させたか、または密集させたアルミニウム コンダクター |
| 絶縁材 | LDPEのHDPE、XLPE、ポリ塩化ビニール（紫外線抵抗力がある） |
0.6/1kV XLPEは束ねられた架空送電線の裸の中立コンダクター ケーブルを絶縁しました
| 中心Xのわずかな横断面の数 | 全面的な直径 | 重量 | 最高のコンダクターの抵抗 | 最低の破損の負荷 | 現在の評価 |
| No.×mmの² | mm | Kg/Km | Ω/Km | kN | A |
|
4x16 RM |
18,8 |
286 |
1,910 |
2,5 |
72 |
|
4x25 RM |
21,2 |
430 |
1,200 |
4,0 |
107 |
|
4x35 RM |
24,1 |
553 |
0,868 |
5,5 |
132 |
|
4x50 RM |
27,8 |
746 |
0,641 |
8,0 |
165 |
|
4x70 RM |
31,8 |
1.009 |
0,443 |
10,7 |
205 |
|
4x95 RM |
37,8 |
1.332 |
0,320 |
13,7 |
240 |
|
4x120 RM |
54,4 |
1.632 |
0,253 |
18,6 |
290 |
0.6/1kV XLPEは束ねられた架空送電線の裸の中立コンダクター ケーブルを絶縁しました
