応用分野: | تكاليف غير مباشرة | 断熱材: | どれも、裸 |
---|---|---|---|
ジャケット: | どれも、裸 | 標準: | ASTM B232、IEC61089、BS215、DIN48204、BS EN50182、GB/T 1179-2008等。 |
パッキング: | コイル、木のドラム、スチール ドラムまたは鋼鉄木のドラム | 品質保証: | 1 年間 |
ハイライト: | overhead aerial cable,abc aluminium cable |
アンテナによって束ねられたケーブル力のアルミニウム コンダクターXLPEは0.6kv/1kvを絶縁しました
空気の束ケーブル(ABCケーブル)は慣習的な裸のコンダクターの頭上式の配分組織と比べて頭上式の電力配分にとっての非常に革新的な概念です。
それは取付け、維持および操作中のコストの削減によって安全の高レベルをおよび信頼性、低い電力の損失および最終的なシステム経済提供します。
LVの空気の束ケーブルは二次ケーブル(棒への棒)または街路照明として、サービス低下(引き込み口への電柱)として、建築現場で一時的なサービスのための600/1000ボルトの空気サービスを供給するように設計されています。
2. 標準:
ASTM/IEC/GB/NFC 33-209の標準への基本設計。
3. 適用:
構造のための街路照明、屋外の照明および一時的なサービスのような頭上式の常用ブレーキのために主に使用されて。ポリエチレンによって絶縁されるコンダクターのための75℃かcrosslikedポリエチレン(XLPE)の絶縁されたコンダクターのための90℃を超過しないのに600V段階の電圧-に段階またはより少なくとコンダクターの温度で使用されるため。
0.6/1kv力のアルミニウム コンダクターのXLPEによって絶縁される頭上式の空気の束ケーブル

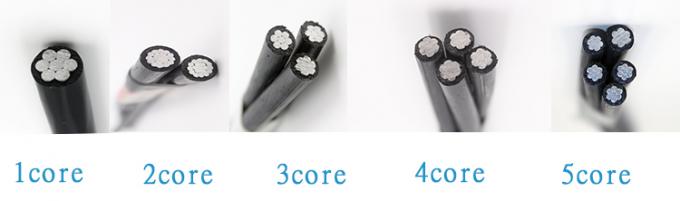

中心のxNominalの横断面の数 | 全面的な直径 | 重量 | Maxinumのコンダクターの抵抗 | 負荷を壊すMinimun | 現在の評価 |
---|---|---|---|---|---|
No.xmm2 | mm | kg/km | Ω/Km | KN | A |
1x16+1x25 RM | 15.3 | 160 | 1,910 | 2,5 | 72 |
3x16+1x25 RM | 19 | 290 | 1,200 | 4,0 | 107 |
3x25+1x25 RM | 23.2 | 400 | 0,868 | 5,5 | 132 |
3x35+1x25 RM | 25.6 | 500 | 0,641 | 8,0 | 165 |
3x50+1x35 RM | 30 | 680 | 0,443 | 10,7 | 205 |
3x70+1x50 RM | 34.9 | 920 | 0,320 | 13,7 | 240 |
3x95+1x70 RM | 40.6 | 1270 | 0,253 | 18,6 | 290 |
3x120+1x70 RM | 44.1 | 1510 | 0,206 | 23,2 | 334 |
3x150+1x95 RM | 49.2 | 1870 | 0,164 | 28,7 | 389 |
3x185+1x120 RM | 54.9 | 2340 | 0,125 | 37,2 | 467 |
3x25+1x25+1x16 RM | 23.2 | 470 | 1,910 | 2,5 | 72 |
3x35+1x25+1x16 RM | 25.6 | 560 | 1,200 | 4,0 | 107 |
3x50+1x35+1x16 RM | 30 | 740 | 0,868 | 5,5 | 132 |
3x70+1x50+1x16 RM | 34.9 | 980 | 0,641 | 8,0 | 165 |
3x95+1x70+1x16 RM | 40.6 | 1330 | 0,443 | 10,7 | 205 |
3x120+1x70+1x16 RM | 44.1 | 1580 | 0,320 | 13,7 | 240 |
3x150+1x95+1x16 RM | 49.2 | 1940年 | 0,206 | 23,2 | 334 |
3x185+1x120+1x16 RM | 54.9 | 2410 | 1,910 | 2,5 | 72 |
0.6/1kv力のアルミニウム コンダクターのXLPEによって絶縁される頭上式の空気の束ケーブル
