| コンダクターの中心: | アニールされた銅か堅い引かれたアルミニウム | 断熱材: | 架橋結合されたポリエチレン（XLPE） |
|---|---|---|---|
| 装甲タイプ: | DSTA/SWA/AWAか装甲のない | 外の外装材料: | ポリ塩化ビニール（ポリ塩化ビニール） |
| 標準: | BS IEC ASTM DIN、IEC 60502-2、GB12706、IEC60228 | 色: | 黒いまたは条件として |
| パッキング: | 木鋼鉄ドラム、スチール ドラム、木のドラム | 特別なRequiremets: | 耐火性、炎-抑制剤は、低い煙ハロゲン放します |
| サンプル: | 試供品 | 応用分野: | 地下、構造、産業、電力配分および送電線 |
| 電圧: | 3.6KVへの35KV | ||
| ハイライト: | mv power cable,medium voltage wire |
||
炎-電力配分の送電線のための抑制中型の電圧ケーブル
MVの送電線の標準
インターナショナル:IEC60502-2
国民:GB/T 12706.1-2008
他の標準:顧客の特別な要求に従うBS、DINおよびICEA、設計及び製造の特別な送電線のような。

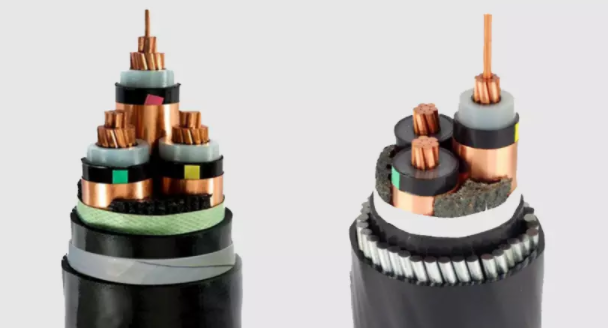

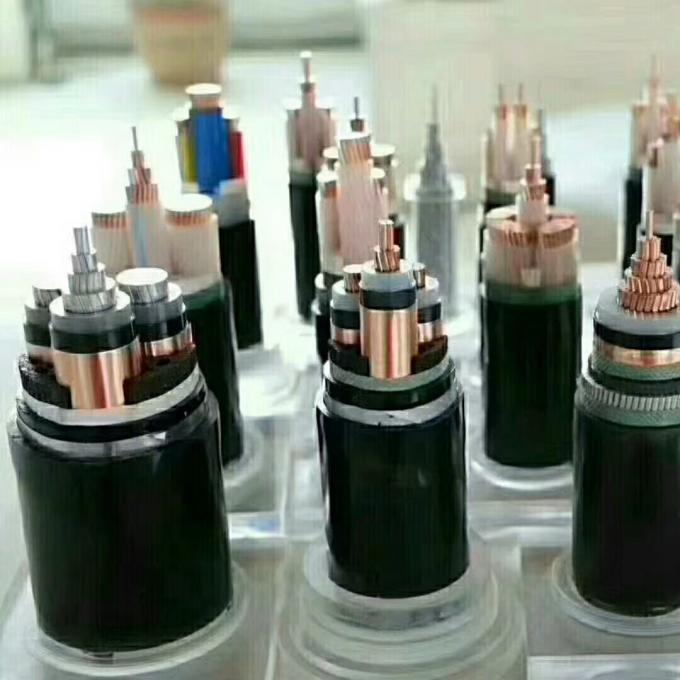

MVの送電線の構造
1.コンダクター:銅かアルミニウム（class1かクラス2）
2.内部の半導体層
3.絶縁材:十字はインクをしみ込ませましたポリエチレン（XLPE）に
4.外の半導体層
5.装甲か装甲のない
6.伝導性材料の包むこと
7.スクリーン:銅線または銅テープの組みひも
8.分離器
9.外のジャケット:ポリ塩化ビニールの混合物
MVの送電線の塗布
MVの送電線は電力配分ネットワークのために使用されます;また世代別単位および植物およびプロセス関係への関係のために。mvケーブルは地面、屋外に、屋内でとケーブル ダクトで直接置くことができます。
MVの送電線の特徴
|
取付けの下の周囲温度はより低くないですべきではないです:0の°C
代わりとなる現在の（AC）システムに使用する装甲単心ケーブルが装甲材料非磁気べきである時。 |
|
|
使用法の特徴 |
|
|
包装 |
鋼鉄木のドラム |
|
最低の設置温度 |
-20 °C |
|
最高。サービスのコンダクターの温度 |
90 °C |
|
最高短絡。コンダクターの温度 |
250 °C |
|
置く場合の曲がる要因 |
20のx Dの単心ケーブル 15のx Dのマルチコア ケーブル |
MVの送電線のタイプ
|
|||||||||||||||||||||||
1中心12/20KVの送電線データ
|
中心および十字-秒のいいえ。 |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
1 x 35 |
24 |
12/ 20 |
5.5 |
1.8 |
24.9 |
860 |
205 |
190 |
0.52 |
|
1 x 50 |
24 |
12/ 20 |
5.5 |
1.8 |
26.4 |
1138 |
245 |
225 |
0.39 |
|
1 x 70 |
24 |
12/ 20 |
5.5 |
1.9 |
28.1 |
1281 |
305 |
275 |
0.27 |
|
1 x 95 |
24 |
12/ 20 |
5.5 |
1.9 |
29.9 |
1570 |
370 |
330 |
0.19 |
|
1 x 120 |
24 |
12/ 20 |
5.5 |
2.0 |
31.3 |
1839 |
430 |
375 |
0.15 |
|
1 x 150 |
24 |
12/ 20 |
5.5 |
2.0 |
33.1 |
2174 |
490 |
425 |
0.12 |
|
1 x 185 |
24 |
12/ 20 |
5.5 |
2.1 |
34.7 |
2540 |
560 |
480 |
0.10 |
|
1 x 240 |
24 |
12/ 20 |
5.5 |
2.2 |
37.1 |
3120 |
665 |
555 |
0.08 |
|
1 x 300 |
24 |
12/ 20 |
5.5 |
2.2 |
39.5 |
3746 |
765 |
630 |
0.06 |
|
1 x 400 |
24 |
12/ 20 |
5.5 |
2.3 |
44.1 |
4863 |
890 |
725 |
0.05 |
|
1 x 500 |
24 |
12/ 20 |
5.5 |
2.4 |
47.6 |
5905 |
1030 |
825 |
0.04 |
|
1 x 630 |
24 |
12/ 20 |
5.5 |
2.5 |
51.3 |
7220 |
1190 |
940 |
0.03 |
3中心12/20KVの送電線データ
|
No.cores X 交差秒。 |
操作 |
わずか |
絶縁材 |
外装 |
外Ø |
重量 |
空気30℃の現在の評価 |
現在の評価は20℃を埋めました |
20℃の最高DCの抵抗 |
|---|---|---|---|---|---|---|---|---|---|
|
² mmの |
kV |
kV |
mm |
mm |
mm |
kg/km |
A |
A |
Ω/km |
|
3 x 35 |
24 |
12/20 |
5.5 |
2.6 |
52.5 |
3023 |
155 |
185 |
0.52 |
|
3 x 50 |
24 |
12/20 |
5.5 |
2.7 |
55.5 |
3891 |
180 |
218 |
0.39 |
|
3 x 70 |
24 |
12/20 |
5.5 |
2.8 |
59.3 |
4396 |
223 |
267 |
0.27 |
|
3 x 95 |
24 |
12/20 |
5.5 |
3.0 |
63 |
5264 |
271 |
318 |
0.19 |
|
3 x 120 |
24 |
12/20 |
5.5 |
3.1 |
66.2 |
6190 |
312 |
363 |
0.15 |
|
3 x 150 |
24 |
12/20 |
5.5 |
3.2 |
69.8 |
7240 |
363 |
417 |
0.12 |
|
3 x 185 |
24 |
12/20 |
5.5 |
3.3 |
73.7 |
8499 |
404 |
460 |
0.1 |
|
3 x 240 |
24 |
12/20 |
5.5 |
3.5 |
78.6 |
10353 |
471 |
531 |
0.08 |
|
3 x 300 |
24 |
12/20 |
5.5 |
3.6 |
83.8 |
12328 |
536 |
596 |
0.06 |
|
3 x 400 |
24 |
12/20 |
5.5 |
3.8 |
93.6 |
15921 |
630 |
684 |
0.05
|
